Опис приладу

ЗА ДОПОМОГОЮ СТРОБОСКОПА

ВИЗНАЧЕННЯ ЧАСТОТИ ОБЕРТАННЯ ЕЛЕКТРОДВИГУНА

Мета роботи: навчитись визначати частоти обертання електродвигуна за допомогою стробоскопа.

Принцип дії приладу базується наявищі стробоскопічного ефекту. Коли ми вмикаємо двигун, то бачимо, що зображення мітки на диску починає рухатись і перетворюється на суцільну лінію(тобто ми бачимо чорний диск). Потім,якщо увімкнути стробоскоп і відповіднимчином відрегулювати частоту, бачимо, що зображення міткизупиняється (мітка стоїть на диску нерухомо). Це явище пояснюється так. Стробоскоп може спалахувати з частотою від 10 до 140 Гц. За той час, коли лампа не увімкнута, чорна мітка робить деяку - кількість обертів і в той момент, коли лампа спалахує, вона знаходиться в своєму початковому положенні, і тому нам здається, що мітка не рухається.

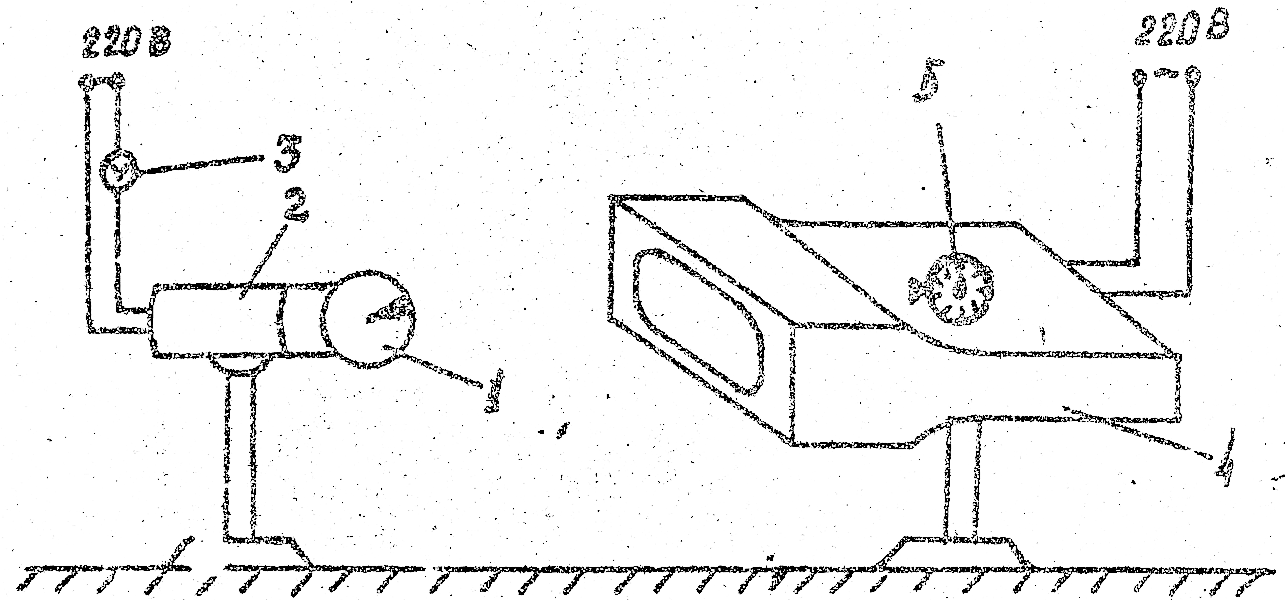

Рис.7. Пристрій для дослідження стробоскопічного ефекту(1 - диск з чорною міткою, 2- електродвигун, 3 –вольтметр, 4- стробоскоп, 5-ЛАТР)

У даному випадку (покази вольтметра не змінюються), щоб досягти "стояння” мітки потрібно регулювати частоту стробоскопа. Значень стробоскопа може бути деяка кількість. Ця кількість буде дорівнювати кількості обертів, які може зробити мітка за час ( - час між двома послідовними спалахами). Мивибираємо найбільшу частоту, оскільки за менший час буде більша ймовірність, що мітка зробить один оберт. Чим більша частота, тим менший час , , - частота спалахів стробоскопа. Ця частота стробоскопа буде дорівнювати частоті обертів вала двигуна:

.

Рис. 8. Схематичне зображення положень мітки диску під час обертання електродвигуна

Якщо на диску виділено темних секторів, то стробоскопічний ефект матимемо і коли сумістяться два сусідні сектори, тобто диск повернеться на кут . Тоді частота обертання валадвигуна буде:

.
