Монтажные схемы, маркировка, детали - ­­­Электрическая часть электростанций

Монтажные схемы являются заключительным этапом проектных работ по вторичным соединениям и служат рабочими чертежами при монтаже. В них для каждого ответвления или его участка показываются все аппараты, приборы, реле так, как они в действительности будут установлены на щитах, пультах, в распределительных устройствах, в соответствии с реальными электрическими связями между ними, осуществляемыми с помощью соединительных проводов и кабелей.
Для удобства монтажа, эксплуатационного обслуживания и необходимых проверок электрические связи в пределах одного участка заканчиваются сборкой зажимов, к которым с одной стороны подсоединяются концы проводки от установленных на данном участке аппаратов и приборов, а с другой — линии связи, соединяющие с помощью кабелей отдельные участки между собой. Эти кабели, называемые контрольными, обычно выполняются многожильными, часто с жилами различных сечений. Согласно ПУЭ в одном контрольном кабеле допускается объединение цепей управления, измерения, защиты и сигнализации постоянного и переменного тока; кабели, подходящие к выводам измерительных трансформаторов или к отдельным аппаратам, допускается присоединять к ним непосредственно, без сборки зажимов. Соединения аппаратов между собой в пределах одной панели тоже должны выполняться, как правило, непосредственно, без подключения соединяющих проводов к промежуточным зажимам.
Следует отметить, что в настоящее время в связи с широкой индустриализацией монтажных работ в подавляющем большинстве случаев щиты и пульты управления, релейные и блочные щиты изготавливаются заводским путем комплектно со всеми установленными на них приборами, проводкой и сборками зажимов; поэтому проектной организации необходима лишь выдача заводом чертежа-задания на выполнение монтажной схемы.
При сдаче монтажа в эксплуатацию предъявляются так называемые исполнительные монтажные схемы, где отражаются все те дополнения и изменения, которые были внесены в процессе монтажа в основную проектную документацию.

Провода и контрольные кабели вторичных соединений. Сборки зажимов

Провода, идущие от зажимов аппаратов, приборов и реле, заканчиваются в пределах данного элемента или участка сборками зажимов, которые облегчают не только монтаж, но и эксплуатацию установки, позволяя легко проверять электрические схемы вторичных соединений, а если необходимо, изменять их или исправлять.

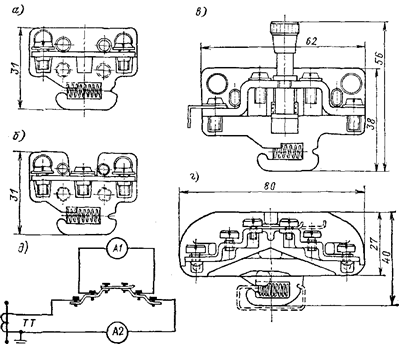

Рис, 8-38. Виды зажимов: а — проходные; б — ответвительные; в, г — испытательные; д — схема контрольных измерений
At — испытуемый амперметр; А2 — контрольный амперметр
Рис. 8-39. Сборка костиковых зажимов

13, 15, 17 — номера зажимов; 2С, КУ — марки кабелей
Основные требования к зажимам следующие: а) конструкция зажима должна обеспечивать удобное его крепление, позволяющее снимать каждый зажим, не нарушая расположения остальных зажимов; б) способ присоединения проводов к зажимам должен обеспечивать надежный контакт, особенно при кабелях с алюминиевыми жилами; в) зажим должен иметь изолирующую перегородку, особенно когда имеется опасность случайного прикосновения к токоведущим частям соседних цепей. Существует большое число конструкций зажимов, выполняемых с изолирующим основанием из керамики или негорючей пластмассы. Различают: 1) проходные зажимы, предназначенные для подсоединения проводов внутренней и внешней связи участков (например, панель, щит, распределительное устройство — рис. 8-38, а); 2) ответвительные для присоединения ответвлении (рис. 8-38, б); 3) испытательные зажимы, используемые и как проходные, и как испытательные для присоединения контрольных приборов и аппаратов (рис. 8-38, в); 4) мостиковые зажимы (рис. 8-39).
