Газотурбинные установки. На отечественных ТЭС начинают широко использовать газотурбинные установки (ГТУ), рис

На отечественных ТЭС начинают широко использовать газотурбинные установки (ГТУ), рис. 2.8. В качестве рабочего тела в них используется смесь продуктов сгорания топлива с воздухом или нагретый воздух при большом давлении и высокой температуре. В ГТУ преобразуется теплота газов в кинетическую энергию вращения ротора турбины.

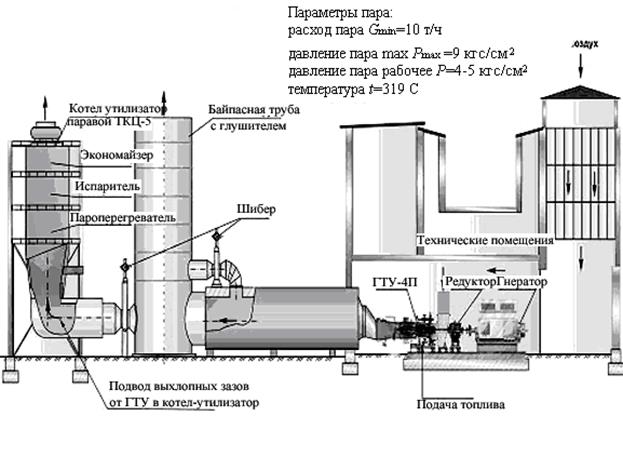

Рис. 2.8. Промышленная ГТУ-ТЭЦ «Янус», работающая в Перми

По конструктивному исполнению и принципу преобразования энергии газовые турбины не отличаются от паровых (рис. 2.9). Экономичность работы газовых турбин примерно такая же, как и двигателей внутреннего сгорания, а при очень высоких температурах рабочего газа экономичность газовых турбин выше. Кроме того, газовые турбины более компактны, чем паровые турбины и двигатели внутреннего сгорания аналогичной мощности.

Работа газотурбинной установки осуществляется следующим образом. В камеру сгорания 1 подается жидкое или газообразное топливо и воздух (рис. 2.10). Получающиеся в камере сгорания газы 2 с высокой температурой и под большим давлением направляются на рабочие лопатки турбины 3. Турбина вращает электрический генератор 4 и компрессор 5, необходимый для подачи под давлением воздуха 6 в камеру сгорания. Сжатый в компрессоре воздух перед подачей в камеру сгорания подогревается в регенераторе 7 отработанными в турбине горючими газами 8. Подогрев воздуха позволяет повысить эффективность сжигания топлива в камере сгорания.

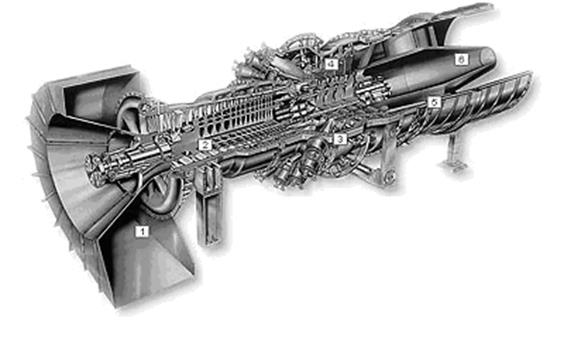

Рис. 2.9. Разрез газовой турбины

1 – подача воздуха; 2 – компрессор; 3 – система впрыска топлива; 4 – турбина;

5 – камера сгорания; 6 – сопло

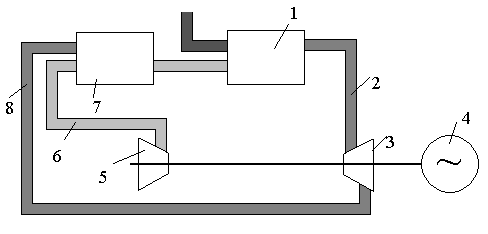

Рис. 2.10. Принципиальная схема газотурбинной установки

Современные газовые турбины в основном работают на жидком топливе, однако кроме жидкого топлива может использоваться газообразное: как естественный природный горючий газ, так и искусственный газ, получаемый особым сжиганием твердых топлив любых видов.

Представляет практический интерес перспектива сжигания угля в местах его залегания. При этом под землю компрессорами в необходимом количестве подается воздух, производится специальное сжигание угля с образованием горючего газа, который затем подается по трубам к газотурбинным установкам. Впервые в мире такая опытная электростанция построена в Тульской области.
