Блок подключения линий (LTU)

Сигнальный блок (SU)

Блок группового коммутатора и канальных интерфейсов (GSL)

Групповой процессор (GP)

Групповой процессор (GP) преобразует входящую информацию, поступающую из окружения сетевого узла, во внутренний формат сообщения системы и управляет функциональными блоками LTGG.

Представляет собой неблокирующую ступень временной коммутации, управляемую GP.GSL подразделяется на две подсистемы: групповой коммутатор (GS) и блок канальных интерфейсов между LTG и SN (LIU).

Часть 3. Цифровая коммутационная система EWSD Сигнальный блок (SU) подключен к GS/SPMXA через речевую магистраль и с CP через сигнальную магистраль. SU получает команды из GP и сообщает GP о принятой сигнализации.

Предназначен для адаптации подключенных линий к внутренним интерфейсам LTG и выравнивания задержек распространения (с помощью синхронизации тактового сигнала сетевого узла и линейного трактового сигнала).

Линейные группы H (LTGH) Характеристика:

- концентрация передаваемых по D-каналу пакетных данных в каналах Bd- DLU

- создание интерфейса в соответствии с ETSI (ETSI-PHI) для обеспечения доступа к обработчику пакетов

- более низка потребляемая мощность

- возможность гибкого изменения объемов памяти на узле

- более высокая надежность

- современная технология; специализированные интегральные схемы (ASIC)

Структура:

LTGH делится на следующие функциональные области (рис 13):

- групповой процессор (GP)

- блок группового коммутатора и канальных интерфейсов (GSL)

- обработчик кадров, модуль А (FHMA)

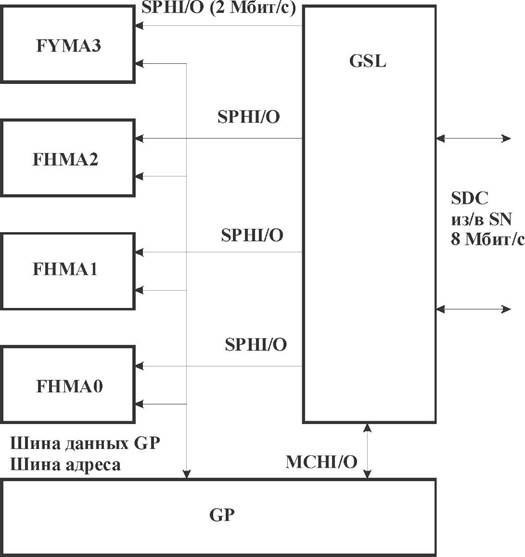

Рис. 13 Блок-схема LTGH
