Универсальный JK триггер

JK-триггер имеет два информационных входа J и K, тактовый динамический вход, чаще инверсный, и два асинхронных входа установки и сброса. Его таблица состояний имеет вид:

Q и X - принимают любые значения, но Q в пределах одной строки, неизменно.Запись информации, при пассивных уровнях сигналов сброса (~R) и установки (~S), осуществляется только в моменты перехода сигнала C из 1 в 0, за исключением триггера типа ТВ15, который переключается положительным фронтом, т.е. JK -триггеры являются непрозрачными.Уравнение JK-триггера с асинхронными входами ~R и ~S:

Q(t+dt) = S + ~R (J*~Qt + ~K*Qt). (27.1)

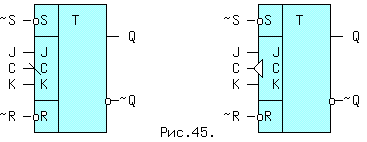

Условные обозначения JK-триггера с инверсным динамическим входом приведено на рис.45. Наклонная черта "смотрит слева - направо - сверху - вниз", а стрелка повернута наружу. Универсальность JK -триггера будет продемонстрирована далее.

Вторая,третья и четвертая строчки таблицы состояний идентичны соответствующим строчкам RS-триггера, если вход J уподобить входу S, а вход K - входу R. Отличие в том, что комбинация J = K = 1 определена и триггер в этом режиме приобретает очень полезное свойство (см.таблицу 8), при поступлении каждого отрицательного фронта на вход C, меняет значение сигнала на выходе, как показано на рис.46.
