Лофтинговые объекты

Составной объект Loft (Лофтинг) создает трехмерные модели на основе двух и более сплайнов. При этом один или более сплайнов используются для определения формы сечения модели, а другой сплайн задает траекторию-путь, вдоль которой это сечение (или несколько сечений) будет располагаться.

Трехмерное тело, получившееся в результате данной операции, называют телом лофтинга, или лофтинговой поверхностью.

Представьте себе, например, черенок от лопаты. Если распилить этот черенок, то можно увидеть форму сечения – круг, а длина черенка и будет траекторией-путем, по которой круг-сечение выдавливается.

В процессе создания тела лофтинга участвуют только двухмерные тела, например сплайны.

Путь лофтинга может быть любым, но это обязательно должен быть один непрерывный сплайн. Формы, состоящие более чем из одного сплайна, например кольцо, нельзя использовать в качестве пути. А вот формы, образующие опорные сечения лофтинга, могут состоять как из одного, так и из нескольких сплайнов.

Создать лофтинговый объект можно двумя способами:

• выделить путь-траекторию и указать форму сечения;

• выделить форму и указать путь.

Более логичным является первый способ, так как если сначала выделен путь и затем к нему добавляются формы опорных сечений, они расставляются перпендикулярно линии пути, соответственно, в этом случае легче предсказать очертания лофтинга и его расположение.

Самый простой пример модели, выполненной с помощью метода лофтинга, – картинная рама. Для ее создания нужно два сплайна: прямоугольник, который будет играть роль пути, и форма в виде уголка. Прямоугольник в этом случае определяет форму рамки, а уголок – сечение (рис. 4.9).

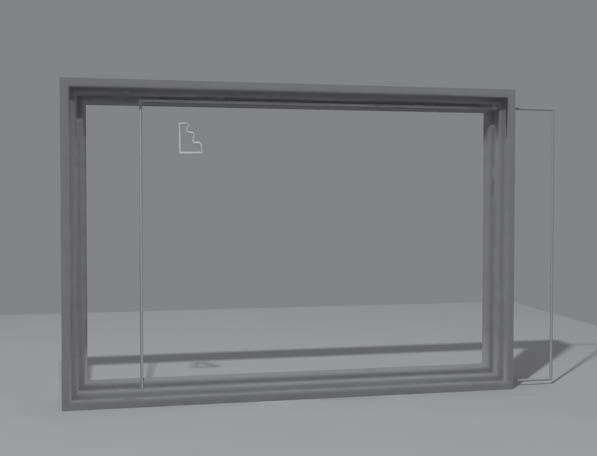

Рис. 4.9. Двухмерные формы и трехмерное тело лофтинга, созданное на их основе

Получить доступ к команде создания составных объектов можно одним из следующих способов:

• выполнить команду меню Create → Compound → Loft (Создать → Составные → Лофтинг) (рис. 4.10, а);

• на вкладке Create (Создание) командной панели активизировать категорию создания трехмерных объектов Geometry (Геометрия)

раскрыть список подкатегорий (там, где написано Standard Primitives (Стандартные примитивы)), выбрать строку Compound Objects (Составные объекты) и в свитке Object Type (Тип объекта) нажать кнопку с названием операции – Loft (Лофтинг) (рис. 4.10, б).

Рис. 4.10. Способы доступа к команде создания лофтинговых объектов

Итак, чтобы создать лофтинговый объект, сделайте следующее.

1. Выделите сплайн-путь.

2. Выберите команду Create → Compound → Loft (Создать → Составные → Лофтинг).

3. В свитке Creation Method (Метод создания) нажмите кнопку Get Shape (Получить форму) и щелкните на сплайне-форме в любом окне проекций.

4. Появится лофтинговый объект. Сплайн-форма помещается возле первой вершины пути и выдавливается вдоль пути.
