Форма зубков

Количество зубков, их диаметр и расстояние между ними

Количество, диаметр и расстояние между зубками также сильно отличается у штырьевых долот для мягких и твердых пород, как и у фрезерованных.

У агрессивных штырьевых долот небольшое количество длинных зубков, большого диаметра, идеальных для глубокого внедрения в породу. Вооружение износостойких долот для твердых пород состоит из большого количества зубков малого диаметра с ограниченным внедрением в породу.

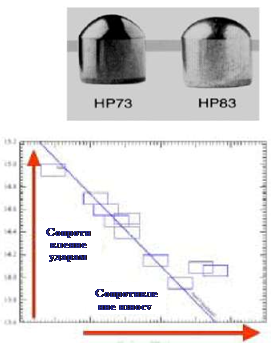

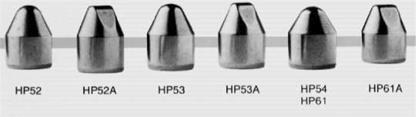

Агрессивные зубки для мягких пород имеют коническую или, что намного чаще, клиновидную форму зуба (см картинку ниже). В мягких слабо сцементированных пластах клиновидная форма зубка более эффективна для удаления породы за один оборот долота. Тем не менее, коническая форма более износостойка. Так как в линия изгиба в конической форме зубков отличается от клиновидных, то они меньше подвержены стрессу, а, следовательно, и меньше риск скола и слома зубка. Различия в приложениях вызывают различия и в форме зубков: например, существуют 4 формы зубков для вооружения 5-1 штырьевых долот. Исносостойкость клиновидных зубков в последние годы была повышена уменьшением резкости смены угла при переходе на клинвидную плоскость, так как в этом месте зубок испытывает максимальный стресс.

Если рассматреть более износостойкие долота для твердых пород, то коническая форма зубка становится основной.

В долотах для крепких пород, серии 7 и 8, коническая форма замещается закругленной. Механизм разрушения таких зубков заключается только в скалывании. Для примера, механизм действия длинных клиновидных зубков 4-1 заключается в внедрению в породу, а затем удалению ее при путем среза.
