Вертикально-сверлильные станки

Общий вид наиболее распространенного универсального одношпиндеольного вертикально-сверлильного станка показан на рис. 2.6,б. Станок предназначен для работы в основных производственных цехах, а также в условиях единичного и мелкосерийного производства в ремонтно-механических и инструментальных цехах.

На фундаментной плите 1 смонтирована колонна 3 коробчатой формы. В ее верхней части размещена шпиндельная головка б, несущая электродвигатель 5 и шпиндель 7 с инструментом 8. На вертикальных направляющих колонны установлена шпиндельная бабка 4, внутри которой размещен механизм подачи, осуществляющий вертикальное перемещение шпинделя. Поднимать и опускать шпиндель можно механически и с помощью штурвала 2 вручную. Для установки и закрепления приспособления с обрабатываемыми заготовками имеется стол 9. Его можно устанавливать на различной высоте, в зависимости от размеров обрабатываемых деталей.

На рис. 27 представлена кинематическая схема вертикально-сверлильного станка 2Н118. Частота вращения шпинделя изменяется с помощью коробки скоростей. Приемный вал вращается от электродвигателя 38 через передачу 1 - 2. Движение валу сообщает одна из трех пар зубчатых колес 3 - 4, 5 - 6 и 7 - 8. Дальнейшее вращение передается одной из кинематических цепей 9 - 70, 8 - - 11 или 12 - 13. Конечный вал III коробки скоростей представляет собой полую

гильзу, шлицевое отверстие которой передает вращение шпинделю IV. В итоге шпиндель имеет девять различных значений частот вращения в пределах 177- -2840 об/мин. Реверсирование шпинделя, необходимое при резьбонарезных работах, осуществляется реверсированием электродвигателя.

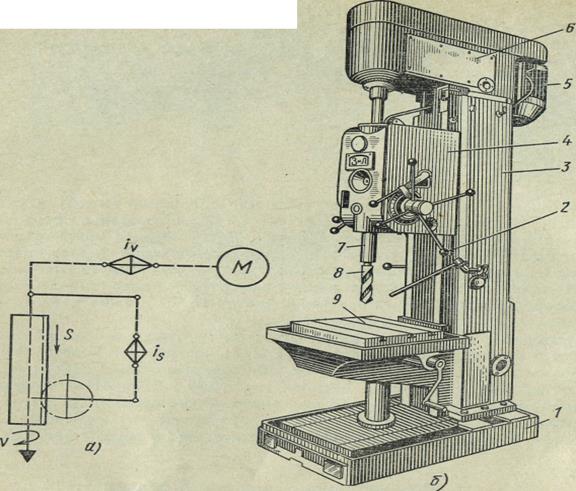

Рис.26. Структурная схема и общий вид токарно-сверильного станка.

Рабочая программа шпинделя осуществляется с помощью реечной передачи. Реечное колесо 29 находится в зацеплении с рейкой пиноли 30. При вращении колеса пиноль перемещается вертикально вместе со шпинделем. Станок имеет шесть различных подач, осуществляемых от шпинделя через цилиндрические зубчатые колеса 14 - 15 и коробку подач. Вращение валу VI сообщает одна из трех передач 16 - 17, 18 - 19, 20 - 21 и далее валу VII одна из двух передач 22 - 23 или 21 - 24. Зубчатая передача 25 - 26. и червячная пара 27 - 28 сообщают вращение реечному колесу 29.

Коробка скоростей и подач, шпиндель и механизм подач смонтированы внутри сверлильной головки, которая может перемещаться вдоль колонны при вращении соответствующей рукоятки через червячную 31 - 32 и реечную 33 - 34 пары. Вертикальное перемещение стола производится также вручную поворотом рукоятки через коническую 36 - 35 и винтовую 37 пары.

Рис. 27. Кинематическая схема вертикально-сверлильного станка мод. 2Н118
