Нанесение предельных отклонений размеров

Предельные отклонения размеров следует указывать непосредственно после номинальных размеров.

Разработана классификация различных производств, в которых материальная производственная база создает условия качественного изготовления деталей в соответствии с ГОСТ 30893.1 – 2002 и определены классы точности: точный f, средний m, грубый c, очень грубый v в зависимости от которых назначаются общие допуски. Применение общих допусков дает ряд преимуществ: чертежи легче читаются, чертежи чётко показывают, какие элементы могут быть изготовлены при обычных возможностях технологического процесса, что облегчает управление качеством, благодаря снижению уровня контроля этих элементов.

Предельные отклонения линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа при условии, что эта запись однозначно определяет значения и знаки предельных отклонений.

Общая запись о предельных отклонениях размеров с неуказанными допусками должна содержать условные обозначения предельных отклонений линейных размеров в соответствии с ГОСТ 25346-89 (для отклонений по квалитетам) или по ГОСТ 25670-83 (для отклонений, по классам точности). Симметричные предельные отклонения, назначаемые по квалитетам, следует обозначать с указанием номера квалитета.

Обозначения односторонних предельных отклонений по квалитетам, назначаемых только для круглых отверстий и валов (вариант 4 по ГОСТ 25670-83) дополняются знаком диаметра (Æ).

Примеры общих записей, соответствующие вариантам по ГОСТ 25670-83 для 14 квалитета и (или) класса точности «средний», приведены в табл. 1:

Таблица 1

Номер варианта	Пример записи условными обозначениями
1.	Н 14, h 14, или Н 14, h 14,
2.	+ t2, -t2,
3.	или
4.	Æ Н 14,Æ h 14, или Æ Н 14,Æ h 14,

Примечания:

1. Допускается записи о неуказанных предельных отклонениях размеров дополнять поясняющими словами, например, «Неуказанные предельные отклонения размеров: Н 14, h 14, ».

2. Если технические требования па чертеже состоят из одного пункта, содержащего запись о неуказанных предельных отклонениях размеров, или эта запись приводится в текстовых документах, то она должна обязательно сопровождаться поясняющими словами, например, «Неуказанные предельные отклонения размеров ».

Неуказанные предельные отклонения радиусов закруглении, фасок и углов не оговариваются отдельно, а должны соответствовать приведенным в ГОСТ 25670-83 в соответствии с квалитетом или классом точности неуказанных предельных отклонений линейных размеров.

Если все предельные отклонения линейных размеров указаны непосредственно после номинальных размеров (общая запись отсутствует), то неуказанные предельные отклонения радиусов закруглений, фасок и углов должны соответствовать приведенным в ГОСТ 25670-83 для квалитетов от 12 до 16 и на чертеже не оговариваются.

Предельные отклонения линейных размеров указывают на чертежах условными обозначениями полей допусков в соответствии с ГОСТ 25346-89, например: 18 Н 7, 12 е 8 или числовыми значениями, например: 18^+0,018, , или условными обозначениями полей допусков с указанием справа в скобках их числовых значений, например: 18 Н 7^(+0,018), 12 e 8 .

Допускается числовые значения предельных отклонений указывать в таблице (табл. 2), расположенной на свободном поле чертежа.

Таблица 2

мм

Размер	Пред. откл.
18 Н 7	+0,018
12 e 8	-0,032 -0,059

При указании номинальных размеров буквенными обозначениями поля допусков должны быть указаны после тире, например, D-H 11.

При указании предельных отклонений условными обозначениями обязательно и указание их числовых значений в следующих случаях:

а) при назначении предельных отклонений (установленных стандартами на допуски и посадки) размеров, не включенных в ряды нормальных линейных размеров по ГОСТ 6636-69 например: 41,5 18 Н 7^(+0,025),

б) при назначении предельных отклонений, условные обозначения которых не предусмотрены в ГОСТ 25347-82, например, для пластмассовой детали с предельными отклонениями по ГОСТ 25349-88 (черт. 1);

Черт. 1

в) при назначении предельных отклонений размеров уступов с несимметричным полем допуска (черт. 2, 3);

Черт. 2

Черт. 3

Предельные отклонения угловых размеров указывают только числовыми значениями (черт. 4).

Черт. 4

При записи предельных отклонений числовыми значениями верхние отклонения помещают над нижними. Предельные отклонения, равные нулю, не указывают, например: ; ; 60^+0,19; 60_-0,19.

При симметричном расположении поля допуска абсолютную величину отклонений указывают один раз со знаком ±, при этом высота цифр, определяющих отклонения, должна быть равна высоте шрифта номинального размера, например: 60±0,23.

Предельные отклонения, указываемые числовыми значениями, выраженными десятичной дробью, записывают до последней значащей цифры включительно, выравнивая количество знаков в верхнем и нижнем отклонении добавлением нулей, например: ;

Предельные отклонения размеров деталей, изображенных на чертеже в сборе, указывают одним из следующих способов:

а) в виде дроби, в числителе которой указывают условное обозначение поля допуска отверстия, а в знаменателе – условное обозначение поля допуска вала, например: 50 или 50 Н 11/ h 11 (черт. 5а);

б) в виде дроби, в числителе которой указывают числовые значения предельных отклонений отверстия, а в знаменателе - числовые значения предельных отклонений вала (черт. 5б);

Черт. 5

б₁) в виде дроби, в числителе которой указывают условное обозначение поля допуска отверстия с указанием справа в скобках его числового значения, а в знаменателе - условное обозначение поля допуска вала с указанием справа в скобках его числового значения (черт. 5в);

в) в виде записи, в которой указывают предельные отклонения только одной из сопрягаемых деталей. В этом случае необходимо пояснить, к какой детали относятся эти отклонения (черт.6).

* Размеры для справок.

черт. 6

. Когда для участков поверхности с одним номинальным размером назначают разные предельные отклонения, границу между ними наносят сплошной тонкой линией, а номинальный размер указывают с соответствующими предельными отклонениями для каждого участка отдельно (черт.7).

черт. 7

Через заштрихованную часть изображения линию границы между участками проводить не следует (черт. 7а).

Черт. 7а

Если необходимо ограничить колебания размера одинаковых элементов одной детали в пределах части поля допуска (черт. 8а) или необходимо ограничить величину накопленной погрешности расстояния между повторяющимися элементами (черт. 8б), то эти данные указывают в технических требованиях.

______________ Предельные отклонения расстояния

* Разность размеров 0,1 мм. между любыми несмежными зубьями

±0,1 мм.

Черт. 8

Когда необходимо указать только один предельный размер (второй ограничен в сторону увеличения или уменьшения каким-либо условием), после размерного числа указывают соответственно max или min (черт. 9).

Указывать предельные размеры допускается также на сборочных чертежах для зазоров, натягов, мертвых ходов и т.п., например: «Осевое смещение кулачка выдержать в пределах 0,6-1,4 мм».

Черт. 9

Предельные отклонения расположения осей отверстий можно указывать двумя способами:

а) позиционными допусками осей отверстий в соответствии с требованиями ГОСТ 2.308-79;

б) предельными отклонениями размеров, координирующих оси (черт. 10-12).

Черт. 10

Черт. 11

1. Предельные отклонения размеров между осями двух любых отв. ±0,35 мм.

2. Смещение осей от плоскости А не более 0,18 мм

Черт 12

Предельные отклонения размеров по диагонали между осями двух любых отв. ±0,5 мм.

Если допуски расположения осей зависимые, то после предельных отклонений размеров, координирующих оси, следует указывать знак зависимого допуска М

Перед числовым значением допуска следует указывать:

символ Æ, если круговое или цилиндрическое поле допуска указывают диаметром (рис. 12а);

символ R, если круговое или цилиндрическое поле допуска указывают радиусом (рис.12б);

символ Т, если допуски симметричности, пересечения осей, формы заданного профиля и заданной поверхности, а также позици­онные допуски (для случая, когда поле позиционного допуска ограничено двумя параллельным

Нанесение размеров диаметров и радиусов

При указании размера диаметра применяется знак, который наносится перед размерным числом (рис.22). Некоторые из вариантов простановки диаметральных размеров показаны на рис.23 и 24.

Рис.22

Рис.23

Рис.24

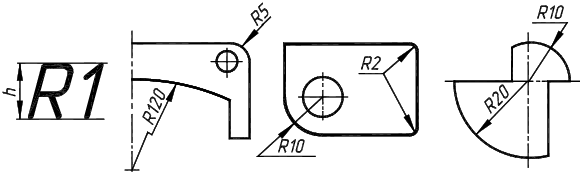

При нанесении размера радиуса перед размерным числом помещается прописная латинская буква R (рис. 25).
Варианты простановки размеров радиусов показаны на рис. 26, 27, 28.

Рис.25 Рис.26 Рис.27 Рис.28

При большой величине радиуса центр допускается приближать к дуге, в этом случае размерная линия радиуса показывается с изломом под углом 90ђ (см. рис. 26).
Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (см. рис. 26 и 27).
Если радиусы скруглений, сгибов и т.д. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов непосредственно на изображении рекомендуется в технических требованиях делать запись типа:

"Неуказанные радиусы 8 мм", "Радиусы скруглений 4 мм" и т.п.
