Лабораторная работа № 5

ДИСПЕРСИЯ СВЕТА

Цель работы: изучение закономерностей дисперсии света в прозрачном однородном конденсированном веществе.

Задача работы: экспериментально определить длину волны лазерного излучения.

При выполнении лабораторной работы студент может столкнуться со следующими опасными и вредными производственными факторами:

- сетевое переменное напряжение (220 В, 50 Гц);

- повышенный уровень яркости излучателя;

- значительная масса отдельных составных частей лабораторной установки.

Отсюда вытекают следующие требования техники безопасности при выполнении лабораторной работы:

- подключение (отключение) электрических устройств к сети должно производиться только в присутствии преподавателя или лаборанта;

- запрещается заглядывать в выходное окно лазера при включенном питании и совать в его пучок блестящие предметы;

- не допускается перемещение установки, разборка и нештатное использование ее элемен­тов: а) падение некоторых из них может серьезно повредить руки/ноги не только собст­венные, но и соседа; б) разбитое при падении стекло нужно собирать только под присмот­ром лаборанта или преподавателя.

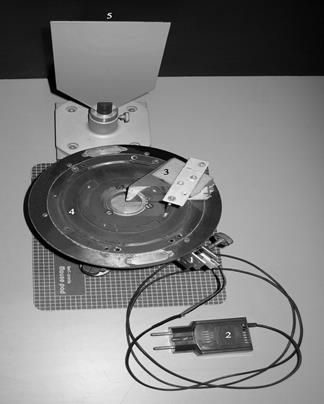

Внешний вид и устройство установки для исследования дисперсии света иллюст­рируются ее фотографией на рис. 5.

Рис. 5. Лабораторная установка для исследования дисперсии света

Здесь: 1 – излучатель полупроводникового лазера HLDPM10-650-3 (мощность излучения 3 мВт и диаметр пучка 2 мм), – см. Приложение C;

2 – источник питания полупроводникового лазера;

3 – трехгранная стеклянная призма;

4 – гониометр для измерения угла поворота призмы, в том числе а) держатель ла­зерного излучателя поворотный, б) стол поворотный с лимбом (360º), в) крепление призмы к поворотному столу, г) два устройства отсчета угла поворота стола (0,5º с нониусом);

5 – экран (на трех фото к нему магнитом прикреплена линейка в качестве визира).

Лупа для наблюдения показаний гониометра на фотографии не показана.
