Техника безопасности

Лабораторная работа № 6

ИНТЕРФЕРЕНЦИЯ СВЕТА

Цель работы: изучение закономерностей интерференции монохроматического света в воздушном зазоре.

Задача работы: экспериментально определить радиус кривизны линзы и длину волны монохроматического излучения.

При выполнении лабораторной работы студент может столкнуться со следующими опасными и вредными производственными факторами:

- сетевое переменное напряжение (220 В, 50 Гц);

- повышенный уровень яркости источника света;

- повышенная температура кожуха источника света;

- значительная масса отдельных составных частей лабораторной установки.

Отсюда вытекают следующие требования техники безопасности при выполнении лабораторной работы:

- подключение (отключение) электрических устройств к сети должно производиться только в присутствии преподавателя или лаборанта;

- запрещается заглядывать под кожух при включенном источнике света и совать под свет блестящие предметы;

- запрещается прикасаться к кожуху источника света, как включенного, так и в течение первых 10 минут после выключения;

- не допускается перемещение установки, разборка и нештатное использование ее элемен­тов: а) падение некоторых из них может серьезно повредить руки/ноги не только собст­венные, но и соседа; б) разбитое при падении стекло нужно собирать только под присмот­ром лаборанта или преподавателя.

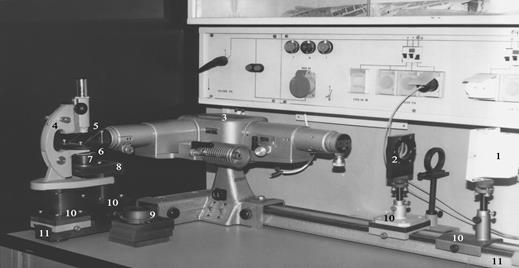

Внешний вид и устройство установки для исследования интерференции света иллю­стрируются ее фотографией на рис. 6.

Рис. 6. Лабораторная установка для исследования интерференции света.

Здесь: 1 – протяженный источник света (вертикально расположенная галогенная лампа накаливания в металлическом кожухе с отражателем и выходным окном 70 110 мм, пи­тающаяся переменным напряжением 220 В);

2 – объектив (кварцевая линза диаметром 60 мм и фокусным расстоянием 100 мм);

3 – монохроматор УМ-2, в том числе а) вертикально расположенная регулируемая от 0 до 4 мм щель с отсчетным устройством (цена деления шкалы барабана 0,01 мм), б) входная (коллиматорная) труба, в) призменный стол под кожухом, г) барабан с устройством отсчета (0…3500 отн. ед.) угла поворота призменного стола либо длины волны монохроматического излучения, д) выходная труба, – см. Приложение C;

4 – микроскоп МБУ-4 для наблюдения интерференционной картины, в том числе а) штатный монокулярный тубус, б) окуляр 7^× с визиром, в) объектив (линза f = 35 мм в резьбовой оправе), г) предметный столик, д) наводка на резкость (грубая), е) наводка на резкость (тонкая), ж) стойка, з) башмак, – см. Приложение C;

5 – полупрозрачное зеркало 55 65 мм, отклоняющее горизонтальный пучок на вы­ходе монохроматора вниз;

6 – плоскопараллельная стеклянная пластинка 35 42 мм;

7 – двояковыпуклая стеклянная линза диаметром 36 мм;

8 – светопоглощающий экран;

9 – часовой индикатор для замера смещения интерференционной картины вправо и влево на ±5 мм;

10 – рейтеры с юстировочными приспособлениями;

11 – рельсы.

Монохроматор на фотографии показан в той комплектности, в которой он используется в настоящей лабораторной работе.
