Перекрытие
Стены В проектируемом здании наружные стены имеют толщину … мм. Кирпичная кладка толщиной … мм утеплена снаружи по системе «термошуба» слоем жесткой минеральной ваты толщиной … мм (рисунок 4). ОПИСАТЬ СВОЮ КОНСТРУКЦИЮ В проектируемом здании внутренние стены выполнены из кирпича с размерами 250×120×65 мм сплошной кладки. Толщина внутренних стен 380 мм. Над проемами в кирпичных стенах уложены сборные железобетонные перемычки (таблица 2, 3). Во внутренних стенах, разделяющих санузлы и кухни предусмотрены вентиляционные каналы размерами 140×140 мм. Участки стен в местах прохода вентиляционных каналов армировать двумя продольными стержнями диаметром 5 S500 с приваркой поперечных с шагом 100мм, минуя отверстия вентиляционных каналов.
Рисунок 4 – Конструкция наружной стены
Таблица 2 - Ведомость перемычек
Окончание таблицы 2
Таблица 3 - Спецификация перемычек
В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм, изображенные на рисунке 5. Для обеспечения пространственной жесткости и устойчивости здания предусмотрена характерная заделка швов: швы заполняются бетоном на мелком заполнителе, а также производится анкеровка через 1 или 2 плиты, стальная арматура приваривается к монтажным петлям.
Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается пробивать по месту в плитах перекрытия размером 150×150 мм. Отверстия должны попадать в пустоты плит, не задевая арматуру. Для отвода атмосферных осадков от крыльца здания предусмотрен козырек.

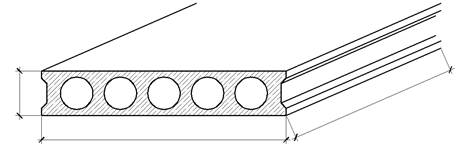

Рисунок 5 – Эскиз многопустотной плиты перекрытия
