Лестницы. В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок (рисунок 6)

В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок (рисунок 6), расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается … м. Между маршами обеспечивается зазор … мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки … мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта.

Расчёт лестницы

Высота этажа … м., размеры ступеней b_ст×h_ст=300×150 мм.

Высота одного марша рассчитывается по формуле (8):

h=Н_эт/2, (8)

где H_эт – высота этажа проектируемого здания.

h=… (мм).

Количество подступенков определяем по формуле (9):

n_подст=h/h_ст, (9)

где h – высота одного марша, мм

h_ст – высота ступени, мм

n_подст=… шт.

Число проступей определяем по формуле (10):

n_ст=n_подст-1, (10)

где n_подст – количество подступенков в одном марше, шт.

n_ст=… шт.

Длина горизонтальной проекции марша определяется по формуле (11):

d=b_ст×n_ст, (11)

где b_ст – ширина ступени, мм

n_ст – количество проступей, шт.

Определяем ширину лестничных площадок по формуле (12):

В=L-a-b-d, (12)

где L – расстояние между осями лестничной клетки, мм

a, b – привязки стен к осям, мм

d – горизонтальная проекция марша, мм.

Принимаем по каталогу площадки шириной … мм.

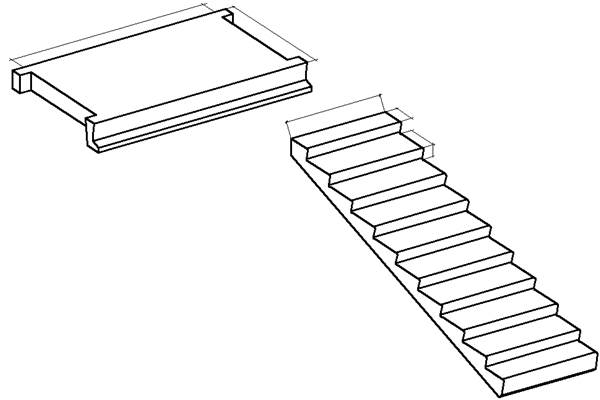

Рисунок 6 - Эскиз лестничной площадки и лестничного марша
