Вертикально-(радиально-) сверлильная

На этой операции сверлят крепежные отверстия, а затем их зенкуют (рис.5.3).

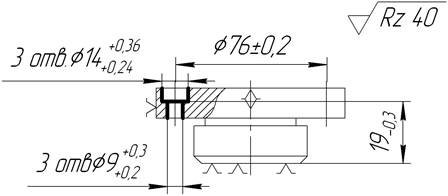

Рис. 5.3. Операционный эскиз сверлильной операции

Обработка крепежных отверстий производится на вертикально-сверлильных, радиально-сверлильных станках в приспособлении с кондуктором (мод. 2Н125, 2Н135, 2А153), вертикально-фрезерном 21105Н7Ф4, вертикально-сверлильном с ЧПУ 2Р118Ф2, 2Р135Ф3 с револьверной головкой, а также на фрезерно-сверлильном станке.

При обработке отверстий на вертикально-сверлильных станках с ЧПУ инструмент работает без направляющих втулок по управляющей программе. Поэтому в целях существенного уменьшения увода сверла (особенно для литой или штампованной заготовки) рекомендуется перед сверлением предварительно выполнить центрование отверстия.

Обработка отверстий может выполняться по параллельному или последовательному методам. В первом случае сначала одним инструментом (сверлом) сверлят все отверстия, а затем после поворота револьверной головки (смены инструмента) последовательно их зенкуют.

Во втором случае каждое отверстие последовательно обрабатывают разными инструментами, а затем после изменения позиционирования обрабатывают следующее отверстие в том же порядке. При параллельном методе суммарное вспомогательное время на перемещение стола и инструмента обычно больше. При последовательном методе больше число смен инструмента (либо поворотов револьверной головки), на что тратится больше времени. Выбор рационального варианта с минимальным вспомогательным временем определяется расчетом.
