Погрешность отсчета.

Погрешность отсчета в цифровых приборах не превышает одного кванта шкалы (погрешность дискретности) и включается в состав основной погрешности СИ Δо. В средствах измерения аналогового типа погрешность отсчета Δотс в состав основной погрешностиСИ Δо не включается. Её предельное значение равно

Δотс = ± k(ЦД),

где k – коэффициент округления результата отсчета (k=0,25; 0,5; 0,75);

ЦД – цена деления шкалы прибора.

ЛЕКЦИЯ №8

Основным нормативно -техническим документом, устанавливающим требования к условиям, методам и средствам поверки средств измерений является ГОСТ 8.491-83.

Поверкой называется определение погрешностей средств измерения и установление его пригодности к использованию.

По составу поверочного оборудования и характерным операциям, выполняемым при определении погрешности выделяют 2 группы методов поверки.

1-ая группа: методы, основанные на использовании образцовых измерительных приборов (группа 1)

2-ая группа: методы, основанные на использовании образцовых мер (группа 2)

В 1-ом случае сигнал Х от источника И измеряемой величины подают на поверяемый и образцовый приборы (ПП и ОП) и сравнивают их показания.

Абсолютная погрешность поверяемого при этом прибора определяется как разность показаний.

Δ = Х_п – Х₀

Метод 2-ой группы состоит в сравнении п оказания поверяемого прибора Х_п с показанием Х₀ образцовой меры М, воспроизводящей измеряемую величину Δ = Х_п – Х_ом

В 1-ой группе методов можно выделить следующие методы

1. непосредственного счисления поверяемого средства измерения с образцовым средством измерения того же вида, т.е. без компараторов

2. Слияние поверяемого средства измерений с образцовыми средствами измерений того же вида с помощью компараторов.

При поверке по 1-му методу, например, вольтметра на диапазон 100 В, сначала устанавливают от источника требуемое значение величины Х (100 В), затем измеряют это значение сначала поверяемым прибором (Х_п), затем образцовым приборпом (Х₀). Погрешность (абсол.) оценивается соотношением Δ = Х_п – Х_о

Приведенная погрешность

Этот метод можно реализовать двумя способами

Поверяемый прибор Образцовый прибор

1) путем изменения входного сигнала сначала совмещают указатель (цифровые данные) на отметке поверяемого прибора. Получают показание Х_п. Отсчет делают по показанию образцового прибора Х_о. Разность Х_п – Х_о есть погрешность прибора. Эту операцию повторяют на каждой отметки шкалы поверяемого прибора.

2) Поверяемые отметки устанавливают путем изменения входного сигнала Х на шкале образцового прибора. Получают показание Х_о. отсчет делают по показаниям поверяемого прибора Х_п. Разность Х_п – Х_о есть погрешность прибора на данной отметки.

Поверяемый прибор образцовый прибор

Операцию повторяют для каждой отметки поверяемого прибора.

Погрешность измеряется аналогично предыдущему способу.

Класс точности определяется по наибольшему значению погрешности.

Каждый из этих способов имеет свои достоинства и недостатки.

Например, способ 1-ый удобен тем, что дает более точно оценить погрешность, так как образцовый прибор обычно выбирают с большим количеством делений. Однако его нерационально использовать для автоматизации поверки.

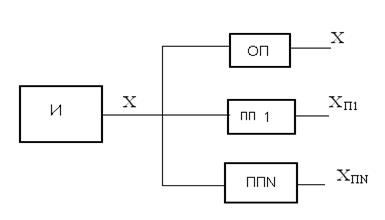

2-ой способ удобен для автоматизации и повышения поверки. Он позволяет поверять одновременно несколько приборов с помощью одного образцового прибора.
