Поршневые насосы. Правила обслуживания насосов

Правила обслуживания насосов

Лабораторная работа

И их определение

Расчетные элементы центробежных насосов

Основными расчетными элементами центробежных насосов, характеризующими их конструкцию, являются следующие: коэффициент быстроходности, входной и выходной диаметры рабочего колеса, величина раскрытия корпуса, количество лопаток рабочего колеса.

Коэффициент быстроходности насоса является обобщенным критерием оценки различных рабочих колес насосов. Для уменьшения осевых сил, действующих на рабочее колесо, в диске рабочего колеса высверливаются отверстия, через которые жидкость перетекает во всасывающую полость. Естественно, при этом КПД насоса снижается. При двух и более рабочих колесах в насосе, они могут размещаться с противоположными направлениями входных отверстий. Это компенсирует или снижает действие осевых сил. Воздействие радиальных сил на рабочее колесо компенсируется наличием двух полуулиток корпуса насоса. В насосах с одной улиткой действие радиальных сил воспринимается валом и подшипниками насоса.

Струйные насосы. Параметры струйного насоса зависят от рода и температуры рабочей жидкости, конструктивных параметров, чистоты поверхности сопла и диффузора и в большей степени от соотношения площадей 7w41 и 7w43. Уменьшение коэффициента площадей сечений приводит к росту коэффициента подпора при одновременном уменьшении коэффициента эжекции. Следовательно, чем меньше разница между диаметрами сопла и горловины диффузора, тем на большую высоту может быть поднята эжектируемая жидкость, но ее количество при этом уменьшается.

Наоборот, увеличение коэффициента площадей сечений приводит к росту эжектируемой жидкости, но уменьшает высоту ее подъема.

Значение коэффициента полезного действия струйных насосов находится в пределах 0,15 - 0,25.

Расчет струйных насосов при заданных значениях 43, 41, Н 43, Н 41 сводится к определению оптимальных диаметров сопла диффузора, диаметра и длины камеры смешения.

Рабочей средой для струйных насосов может быть вода, пар или газ. В зависимости от этого струйные насосы называются гидроэлеваторами - если рабочей средой является вода, инжекторами - при использовании в качестве рабочей среды пара и эжекторами, если в качестве рабочей среды используется газ.

В пожарной технике находят применение главным образом гидроэлеваторы и эжекторы, т.е. водоструйные и газоструйные насосы.

Выполнила:

студентка гр. 3-3*

Соснина А. В.

Проверил: Орлов Г. Г.

Иваново 2011

Бывают горизонтальные и вертикальные (расположение поршня), простого и многократного действия. По скорости вращения вала кривошипа подразделяются на тихоходные (40 – 60 об/мин), нормальные (60 – 120 об/мин) и быстроходные (120 – 180 об/мин).

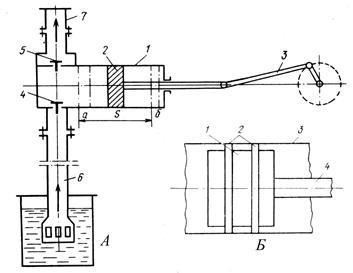

Горизонтальный поршневой насос простого действия (А): 1 – цилиндр; 2 – поршень (S – ход поршня); 3 – кривошипно-шатунный механизм; 4 и 5 – соответственно всасывающий и нагнетательный клапаны; 6 и 7 – соответственно всасывающий и нагнетательный трубопроводы; а и б – крайние положения поршня   Устройство поршня (Б): 1 – поршень; 2 – сменные уплотняющие кольца; 3 – цилиндр; 4 – шток

Достоинства: высокий КПД, возможность подачи незначительных объемов жидкостей, в том числе высоковязких, под любым заданным давлением. Недостатки: неравномерность подачи, легко изнашивающиеся клапаны, сложность соединения с двигателем, тихоходность, большие размеры и масса, невозможность перекачивания химически агрессивных и жидкостей со значительным количеством механических примесей; у горизонтального поршневого насоса по сравнению с вертикальным вследствие неравномерного давления поршня на цилиндр он быстрее изнашивается. Целесообразно применять при небольших подачах и высоких давлениях для перекачивания высоковязких, огне- и взрывоопасных жидкостей, а также при дозировании жидких сред.

Характеристика поршневого насоса: 1 – теоретическая; 2 – действительная

Теоретическая производительность поршневого насоса: QT = FSn/60, где F – площадь поперечного сечения поршня; S – ход поршня; n – число оборотов вала, мин^-1. Действительная производительность поршневого насоса: QД = QT hV = FSnhV/60, где hV – объемный КПД насоса (достигает 0,95 – 0,99)   Производительность поршневого насоса не зависит от напора.
