Печи камерные с выдвежным подом с заслонкой (рис. 5.3) используют для нагрева заготовок под ковку. Загрузка на под и снятие заготовок с пода осуществляются с помощью средств цеховой механизации (обычно мостовыми кранами). Печи устанавливают на специальный фундамент, являющийся общим для печи и для рельсовых путей выдвижного пода (внутри печи и вне ее). В фундаменте предусматривают приямки для размещения механизмов выдвижения пода и подъема заслонки. Для того чтобы под можно было выкатить на значительное расстояние, например в соседний пролет, применяют механизм выкатки с грузовой цепью в качестве тягового органа.

Печи этого типа применяют для нагрева однотипных заготовок под ковку или штамповку. Эти печи работают на природном газе. Продукты сгорания отводятся либо вверх под зонт и затем в вытяжную трубу.

Нагреваемые заготовки проталкивают по поду специальным толкателем. Проталкивание заготовок может быть продольным или поперечным. При относительно большой длине печи часть пода может быть выполнена с уклоном.

Печи с желобчатым подом (рис. 5.4) можно использовать при минимальном диаметре заготовок 40 мм. Отношение длины заготовки к диаметру не должно превышать 5. Наибольшая длина заготовок, которые можно проталкивать по желобчатому поду, не должна превышать 500 мм. Торцы заготовок должны быть правильной формы и без заусенцев. Механизмы печи состоят из механизированного бункера – питателя, шагающего пластинчатого конвейера и многоштангового толкателя; работа этих механизмов автоматизирована.

Заготовки, беспорядочно уложенные в бункере, выдаются периодически в ориентированном положении на наклонный лоток автоматического питателя, которым сбрасываются по одной в карманы пластинчатого конвейера. Последний совершает шаговое движение, при котором карман с заготовкой становится против очередного ручья в поду печи. Затем включается многоштанговый толкатель, и весь состав заготовок в очередном ручье проталкивается торец в торец, а последняя нагретая заготовка ряда выдается из печи через отверстие в полу. Цикл повторяется в заданном темпе. После израсходования заготовок на накопительном лотке питателя автоматически включается механизированный бункер, пополняющий запас заготовок. Все механизмы работают от объединенного гидропривода.

	А

А-А	А

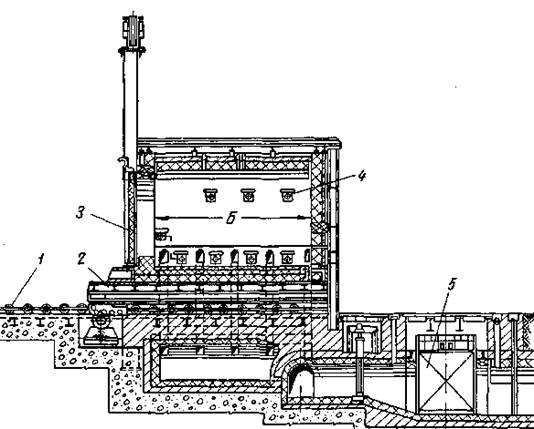

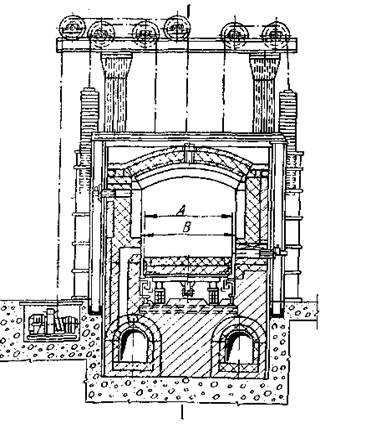

Рис. 5.3. Печь нагревательная камерная тупиковая с выдвижным подом НДО: 1 – рельсовый путь; 2 – выдвижной под; 3 – заслонка; 4 – горелка; 5 – рекуператор; А, В, Б – рабочее пространство

	А-А

А

А

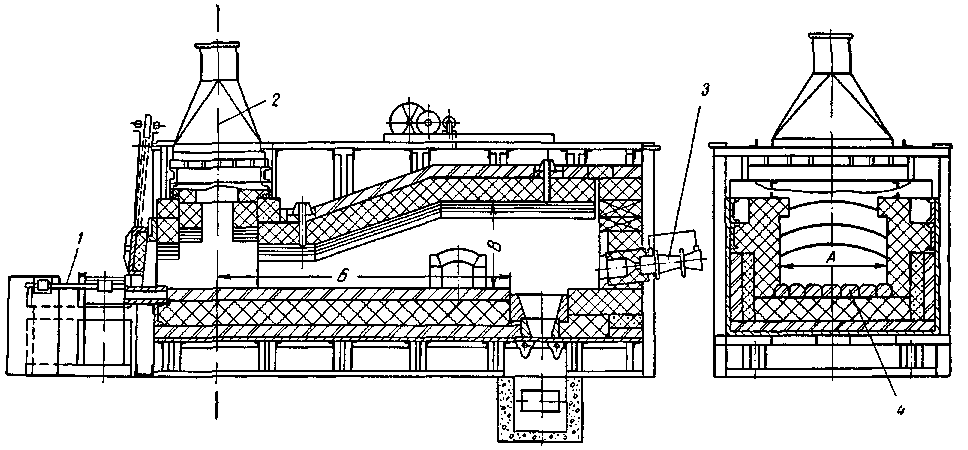

Рис. 5.4. Печь нагревательная кузнечная с желобчатым подом с выдачей заготовок НУОЖ: 1 – загрузочный толкатель;

2 – вытяжной зонт; 3 – горелка; 4 – желобчатый под; А, В, Б – рабочее пространство
