Воздушный душ

Местная приточная вентиляция.

Местная вентиляция.

Виды местной вентиляции зависят от характера технологического процесса и технологического оборудования, установленного в цехе.

Воздушное душирование применяется для создания на постоянных рабочих местах требуемых метеорологических условий при тепловом облучении и при открытых производственных процессах, если технологическое оборудование, выделяющее вредные вещества, не имеет укрытий.

При проектировании воздушного душирования должны быть приняты меры, предотвращающие сдувание производственных вредных выделений на близко расположенные постоянные рабочие места. Воздушная струя должна быть направлена так, чтобы по возможности исключалось подсасывание ею горячего или загрязненного газами воздуха.

Исходные данные:

Интенсивность теплового облучения на рабочем месте равна q = 850 Вт/м²

Категория работ – средней тяжести; температура в рабочей зоне помещения t_р.з. = 28,0 ºС

Расстояние от выходного сечения душирующего воздухораспределителя до рабочего места x = 1,5 м.

Последовательность расчёта в ТП года:

1. По таблице П.1.2. при интенсивности теплового облучения 850 Вт/м² и средней тяжести работ получим t_норм. = 18,35 ºС v_норм = 2 м/с

2. Принимаем расстояние x, м, от душирующего патрубка до рабочего места x = 1,5 м.

3. Выбираем тип душирующего патрубка (УДВ) и характеризующие его коэффициенты: затухания скорости m=6,0, температуры n=4,9 и местного сопротивления z=2,1;

4. По h-d-диаграмме определяют температуру наружного воздуха после адиабатного охлаждения его t_охл= t_k + (0.5-1.0), ºС (из точки, соответствующей параметрам наружного воздуха категории А в ТП года, проводят луч h=const до значения относительной влажности j = 90%) Получим t_охл=21,6 ºС;

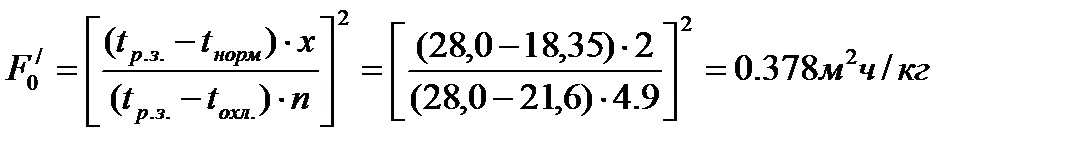

5. Определим расчетную площадь душирующего патрубка:

принимаем к установке ближайший размер патрубка по табл. П.1.5.: Универсальный душирующий воздухораспределитель типа УДВ-2: расчётная площадь F₀=0.38 м²;

6. Определяем длину начального участка струи по температуре:

7. Определим длину начального участка струи по скорости движения воздуха:

8. Определим расход воздуха через душирующий патрубок:

9. Определим расход воздуха через душирующую установку:

L_в.д. = 1,1*L_o*N_раб. = 1,1*2736*18 = 54172 м³/ч – термический цех

L_в.д. = 1,1*L_o*N_раб. = 1,1*2736*1 = 3009,6 м³/ч – участок вакуумного отжига

где N_раб. = 19 – число рабочих мест оборудованных воздушными душами

Расчёт в ХП и ПП года: скорость и расход воздуха остаются такими же как и в ТП года, только уточняют температуру приточного воздуха t₀ = t_норм
