Над установкой ТВЧ для удаления избытков тепла устанавливаем зонт

Исходные данные: a=1,6 м; b=4,2 м; h=1,8 м; d=0,30 м; t_пов=827 ^оС; t_в=21 ^оС; нормируемая скорость движения воздуха в помещении v_в=0,4 м/с;

Расчёт:

· Количество теплоты поступающей с поверхности источника:

где, t_пов,t_в – температура нагретой поверхности и воздуха в помещении, ^оС

F_г,F_в – площади горизонтальных и вертикальных поверхностей источника, м₂

Значение коэффициента n принимается в зависимости от t_пов (т.к. t_пов =827 ^оС – n=1,24)

· Размеры приёмного отверстия зонта над вытянутом (a/b<2) источником рекомендуется принимать следующими:

Осевая скорость в конвективном потоке на уровне всасывания, м/с:

i – высота расположения зонта над источником тепловыделений, м

· Расход, удаляемый через зонд, вычисляется по формуле при a/b>2:

К_п – коэффициент учитывающий геометрические и режимные особенности системы, источник – отсос, К_п =1;

К_т - коэффициент учитывающий токсичность вредных выделений от источника, т.к. источник выделяет только теплоту, то К_т =1;

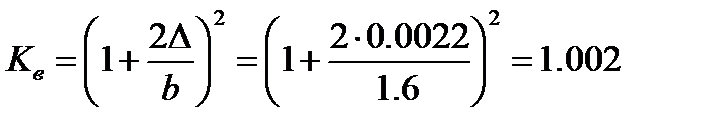

К_L - коэффициент учитывающий скорость движения воздуха в помещении вблизи приёмника, для данного случия a/b>2

L₀ – расход воздуха в конвективном потоке, возникающем от нагретого источника в сечении приёмного отверстия отсоса, м³/ч

a,b – характерные размеры,

V_в – подвижность воздуха вблизи источника теплоты, м/с

Над камерными эл/печами для удаления избытков тепла устанавливаем зонты – козырьки.

Исходные данные: рабочее отверстие b=0,8 м; h=0,4 м; t_в=21 ^оС; температура в печи t_г=927 ^оС

Расчёт:

· Во избежание чрезмерного окисления металла в печи, избыточное давление поддерживается равным 0. В этом случае избыточное давление на уровне верхней кромки будет равно:

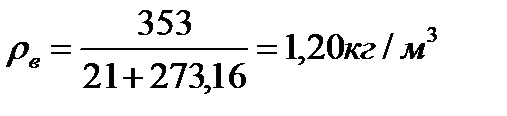

Р_в, ρ_г, кг/м³- плотность окружающего воздуха и дымовых газов

Тогда величина среднего избыточного давления будет равна:

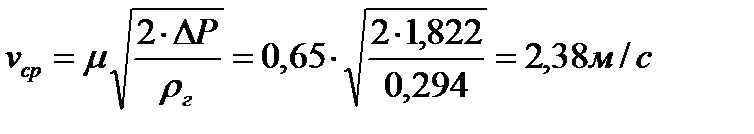

· Средняя скорость выхода газов из рабочего отверстия равна:

μ - коэффициент расхода рабочего отверстия (μ =0,65)

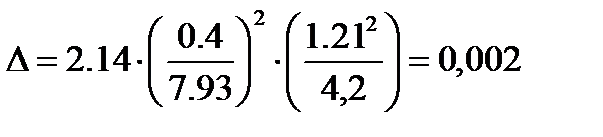

· Характерное расстояние x, на которое ось струи пересекает плоскость приёмного отверстия зонта определяется по формуле:

· Определяем вылет зонта-козырька:

· Определяем ширину зонта:

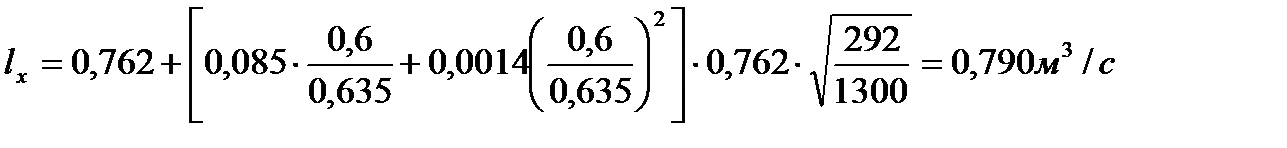

· Определяем объёмный расход газов выходящих из рабочего отверстия:

· Определяем расход смеси газов и воздуха в сечении приёмного отверстия зонта:

· Определяем расход воздуха удаляемого из помещений вместе с дымовыми газами:

· При искусственной вытяжке, температура газовоздушной смеси не должна превышать 80 ^оС, т.к. условие t_см<80 ^оС не выполняется, то определяют расход воздуха задаваясь требуемой температурой смеси:
