Назначение, устройство, принцип работы приспособления
|
|
|
|
Техническое задание
Таблица 1 - Техническое задание
| БПОУ УР «ГПК» | Техническое задание № 1 на проектирование ТО | ||||||||||
| Обозначение чертежа | Изделие | Наименование ТО приспособление с механизированным приводом для нарезания зубьев звёздочки | |||||||||
| Узел | Операция фрезерная | ||||||||||
| Деталь звёздочка | Оборудование (тип) 53А30П | ||||||||||
| Количество одновременно обрабатываемых деталей 1 | Инструмент фреза червячная диаметром 112 мм, длиной 112 мм. | ||||||||||
| Годовая программа, шт.1 000 | Вид закрепления ТО пневматический привод | ||||||||||
| Технолог | Начальник тех. бюро | Главный технолог | |||||||||
| Ф.И.О. | Подпись | Дата | Ф.И.О. | Подпись | Дата | Ф.И.О. | Подпись | Дата | |||
| Золотарёв Н.Н. | |||||||||||
| Конструктор | Начальник БПО | Обозначение ТО | |||||||||
| Ф.И.О. | Подпись | Дата | Ф.И.О. | Подпись | Дата | ||||||

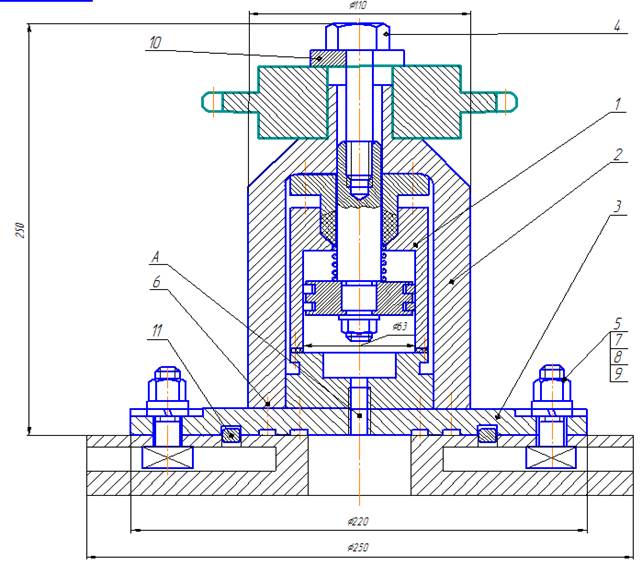

Движение поршня происходит под действием сжатого воздуха. Подавая воздух через отверстие корпуса (позиция А) крышки, для чего в это резьбовое отверстие ввинчивается наконечник шланга компрессора, шток с поршнем движется вверх, тем самым разжимается заготовка, и снимается быстросъёмная шайба.
Кольца поршня имеют прорезь под углом 450 ..Поршень 3 закреплен на шток гайкой, шайбой и шплинтом..В корпусе 1 в месте выхода штока расположено уплотняющее устройство (сальник), предупреждающее просачивание воздуха через зазор между штоком и отверстием в крышке сальника. крепление крышки сальника к корпусу осуществляется шпильками. крышка крепится к корпусу шпильками. Выпуская воздух из камеры, за счёт пружины поршень опускается вниз, вставляется быстросъёмная шайба, заготовка зажимается.
|
|
|
Пневматические зажимные устройства используют сжатый воздух давлением 0,4 … 0,5 МПа от цеховых сетей. Такие приводы не нуждаются в специальных источниках энергии, не требуют возвратных трубопроводов, т.к. отработанный воздух выпускается в окружающую среду.
|
|
|
|
|
