Сепаратор-молокоочиститель ОМА-3М

Пластинчатый пастеризатор

Рисунок 4

1 – зажимное устройство; 2 – нажимные плиты; 3 – первая секция рекуперации; 4 – штуцер для вывода молока из секции рекуперации (3) и подачи его к сепаратору-молокоочистителю; 5 – вторая секция рекуперации; 6 – штуцер для ввода молока в секцию рекуперации (5) после выдерживателя; 7 – секция пастеризации; 8 – главная стойка; 9 – секция водяного и рассольного охлаждения; 10 – штуцер для входа пастеризованного молока; 11 – распорка; 12 – ножка; 13 – штуцер для выхода рассола; 14 – штуцер для выхода пастеризованного молока из секции пастеризации и подачи его в выдерживатель; 15 – штуцер для входа молока в секцию рекуперации после центробежного молокоочистителя; 16 – штуцер для выхода горячей воды; 17 - штуцер для выхода холодной воды; 18 – штуцер для входа рассола; 19 – штуцер для входа пастеризованного молока в секцию водяного охлаждения; 20 – разделительные плиты; 21 – штуцер для входа сырого молока

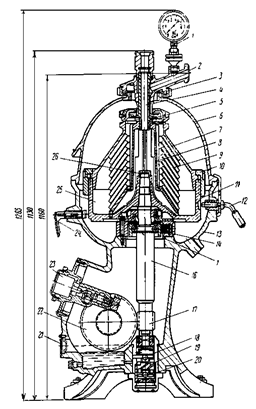

Рисунок 5

1 – манометр с мембранной приставкой; 2 – отводящая коммуникация; 3 – гайка для крепления приемно-отводящего устройства с крышкой; 4 – питающий патрубок; 5 – напорный диск; 6 – крышка сепаратора; 7 - крышка барабана; 8 – тарелкодержатель; 9 – конические тарелки; 10 – затяжное кольцо барабана; 11 – основание барабана; 12 – стопор; 13 – станина; 14 – центрируемые винтовые пружины горловой опоры; 15 – гнезда корпуса; 16 – веретено; 17 – шестерня; 18 – опорные шарики; 19 – пружина подпятника; 20 – стакан подпятника; 21 – указатель уровня масла; 22 – винтовое колесо; 23 – валик тахометра; 24 – тормоз (два); 25 – шламовое пространство; 26 – предохранительная гайка.
