Упрощенное изображение резьбовых соединений.

На сборочных чертежах резьбовые соединения изображаются упрощенно (ГОТС 2.315-68), по приведенным размерам:

D = 2d S = 1,5d

D_ш = 2,2d k = 0,3d

H = 0,8d d₁ = 0,85d

h = 0,7d

Упрощенные изображения резьбовых соединений имеют следующие особенности: резьбу условно показывают по всей длине стержней болта, шпильки или винта; фаски на крепежных деталях не изображают. Не показывают зазор между болтом (шпилькой) и соединяемыми деталями. На виде сверху не показывают резьбу. На рис. 4.30 показаны упрощенные изображения болтового и шпилечного соединений.

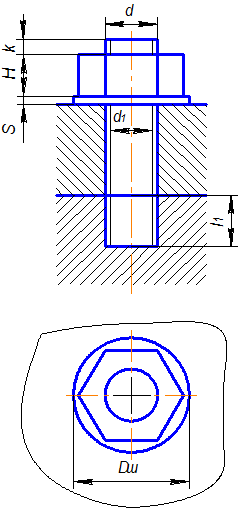

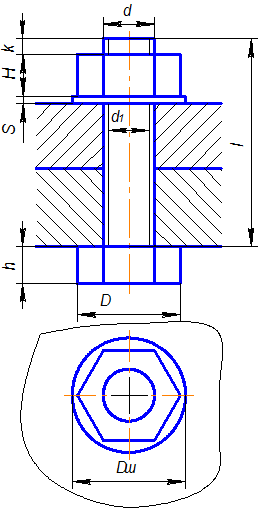

Упрощенное изображение болтового соединения	Упрощенное изображение шпилечного соединения

Рис. 4.30

1. В чем состоит различие между понятиями «ход резьбы» и «шаг резьбы»?

2. Как отличить левую резьбу от правой (на изображении и в натуре)? 9. Что такое «недорез» резьбы? из каких частей он состоит?

3. Пояснить эскизом правило: «Резьба стержня закрывает резьбу отвер­стия».

4. В каких случаях указывается шаг метрической резьбы?

5. Нарисуйте профиль резьбы, обозначаемый символом «S».

6. В чем заключается особенность трубной резьбы?

7. Расшифруйте все со­ставные элементы обозначения резьбо­вого изделия:

Винт 2М12 х 1,25 - 6g х 50. 109.40Х.019 ГОСТ 1491-80.
