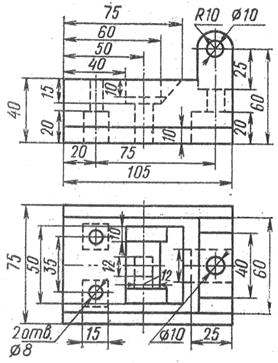

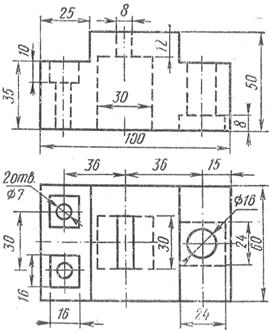

Задание: вычертить комплексный чертёж модели, построить сложные разрезы, нанести размеры и построить аксонометрическую проекцию. Задание выполняется на листе формата А3. Варианты заданий даны в таблице 8.
На рис. 18. дан пример выполнения подобного задания.

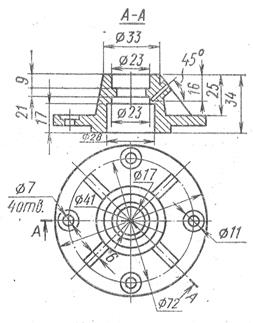

Сложным называется такой разрез, который выполнен несколькими плоскостями, параллельными между собой – ступенчатый (рис. 16) или пересекающимися – ломаный (рис. 17).
