Ждущие мультивибраторы

Ждущим мультивибратором называется мультивибратор с одним устойчивым состоянием и деформирующий импульс после прихода запускающего сигнала.

Наибольшее практическое распространение в автомобильной электронике получили ждущие мультивибраторы с эмиттерной связью (рис.2.61а). Временные диаграммы, поясняющие его работу приведены на рис.2.61б.

Рис.2.61. Ждущие мультивибраторы с эмиттерной связью.

Элементы схемы подобраны таким образом, чтобы в исходном состоянии VT2 был открыт и насыщен (Rб2<Ru2). При этом ток открытого транзистора Iк2max создает падение напряжения на Rэ равное URэ=Iu2max Rэ. Это напряжение больше, чем напряжение базового делителя IR2=IделR2, что вызывает закрытое исходное состояние транзистора VE1 (интервал времени 0 – ti). При этом конденсатор С заряжен до напряжения Епит по цепи+Епит- Rк1- С- VT2 – Rэ- - Епит. Это устойчивое состояние сохраняется до тех пор, пока на вход не поступит короткий положительный запускающий импульс момент t1. Этот импульс вызовет отпирание транзистора VT1. В результате конденсатор С считается подключенным к переходу база эмиттер VT2 отрицательной полярностью на базе, что закроет его.

Так как Iк1max< Iк2max, то ток через Rэ в результате запирания VT2 и отпирания VT1 уменьшится. Это приведет к снижению VRЭ и VT1 останется открытым до тех пор, пока VT2 закрыт. Закрытое состояние VT2 будет сохраняться до тех пор, пока не исчезнет запирающее напряжение на его базе, то есть не разрядится конденсатор С.

Конденсатор С будет разряжаться по цепи: +Епит- Rб2-VT1 – Rэ- - Епит с постоянной времени τразр= С(Rб2+ Rэ). При этом на выходе формируется положительный импульс длительностью

τn0,7 С(Rб2+ Rэ).

Как только конденсатор разрядится до нуля, запирающее напряжение на базе VT2 исчезнет и он вновь откроется, ток через него и Rэ возрастет, URэ возрастет. Это приведет к запиранию VT1. Транзисторы вернулись в исходное состояние, но для восстановления всей схемы необходимо время на заряд конденсатора.

τвосст=τзар=3 τзар=3С(Rк1+ Rэ).

Отсюда следует, что минимальный период запускающий импульсов равняется:

τmin= τn+ τвосст.

Длительность формируемого импульса можно регулировать изменяя Rб2, С или потенциал на С используя Rк1 как делитель.

2.5.3. Генераторы линейно – изменяющие напряжение.

Практически все генераторы линейно – изменяющие напряжение (ГЛИН) основаны на заряде или разряде конденсаторов постоянным током.

Действительно, напряжение на конденсаторе при этом изменяется линейно:

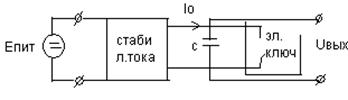

Откуда вытекает обобщенная структурная схема ГЛИН рис.2.62.

Рис. 2.62.

Электронный ключ необходим для периодического разряда емкости.

На практике наибольшее распространение получили ГЛИНы, построенные по принципу:

с интегрирующей RC – цепью;

с токостабилизирующим двухполюсником;

с компенсирующей ЭДС.
