Построение диаграммы контрольных событий

Диаграмма контрольных событий

Основное отличие от линии исполнения состоит в том, что диаграмма сфокусирована на контрольных событиях проекта.

Для ее рисования выполняются те же шаги, что и при построении линии исполнения, с одним отличием - объектом анализа являются контрольные события.

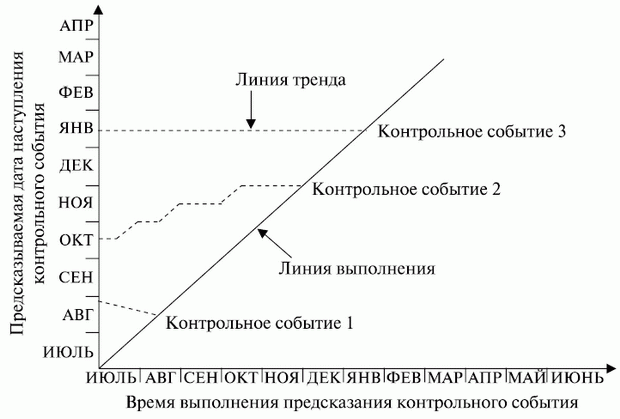

Рис. 3.2. Пример диаграммы прогнозирования контрольных событий

На вертикальной оси отмечают даты наступления контрольных событий, зафиксированных в базовом расписании, - запланированные события.

На горизонтальной оси отмечают те же даты наступления контрольных событий.

Рисуют запланированную линию исполнения проекта, она проходит под углом в 45 градусов к каждой из осей. На линии исполнения отмечают запланированные контрольные события (см. рис. 3.2).

На совещании владелец первого контрольного события оценивает ход продвижения (выполнение операций, обеспечивающих достижение контрольного события) и фиксирует его на диаграмме, а также оценивает текущие проблемы, вызывающие отклонения от базового расписания, прогнозирует даты наступления контрольного события, определяет степень влияния фактических отклонений на зависимые контрольные события.

Графически представленная информация о ходе выполнения проекта дает наглядное представление о внутренней динамике проекта.
