Оцінка точності мережі

Виконати обчислення висот точок

Обчислені перевищення записують у відомість (табл.3.2), знаходять нев’язку, розподіляють її з оберненим знаком порівно на всі середні перевищення. Додають дану поправку до середнього перевищення та отримують виправлені перевищення між точками. Дане перевищення додають послідовно до висоти репера (Rр), та отримують висоти точок мережі.

Таблиця 3.2. - Відомість обчислення висот точок висотного обґрунтування

№ точок	Перевищення	Поправка	Виправлені перевищення	Висоти
Пряме	Обернене	Середнє
Rp650	-2,726	+2,698	-2,712		-2,712	200,00
	197,228
+2,173	-2,187	+2,180		+2,180
	199,468
-1,814	+1,784	-1,799		-1,799
	197,669
-3,471	+3,412	-3,441		-3,441
	194,228
+0,749	-0,772	+0,760		+0,760
	194,988
+0,912	-0,952	+0,932		+0,932
	195,920
+2,311	-2,338	+2,324		+2,324
	198,244
+8,675	-8,693	+8,684		+8,684
	206,928
+12,790	-12,809	+12,799		+12,799
	219,727
-1,733	+1,713	-1,723		-1,723
	218,004
-18,376	+18,366	-18,371		-18,371
	199,633
+21,587	-21,589	+21,588		+21,588
	221,221
-16,378	+16,320	-16,349	+0,01	-16,348
	204,873
+3,943	-3,960	+3,951		+3,951
	208,824
-8,847	+8,802	-8,824		-8,824
Rp	200,00
			-0,001

1)Обчислюємо нев’язку перевищень за формулою:

=0,001мм-0=0,001мм

2)Обчислюємо допустиму нев’язку перевищень за формулою:

,

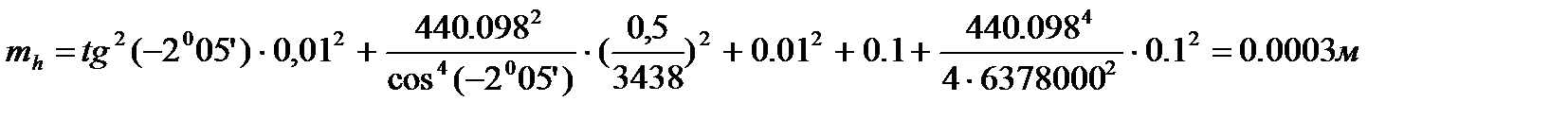

3)СКП перевищення з одностороннього тригонометричного нівелювання обчислюється за формулою:

де - СКП визначення відстані;

- СКП визначення кута нахилу;

- СКП визначення висоти приладу;

- СКП визначення висоти візування;

– СКП визначення коефіцієнту рефракції.

4)СКП перевищення отриманого з двохстороннього нівелювання визначається за формулою:

5)СКП похибки на 1 км ходу двохстороннього нівелювання обчислюється за формулою:

Гранична похибка =0,037м.
