Розглянемо проектування трапецією

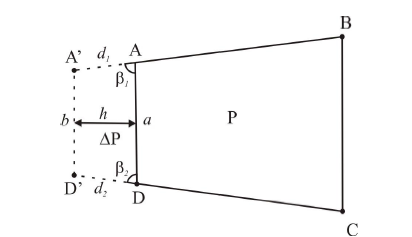

Рис. 4.1Проектування ділянки трапецією(“дорізання”)

При проектуванні трапецією розрахунками забезпечується паралельність сторін ділянки, тому у більшості випадків рекомендується виконувати проектування саме цим методом. Особливим випадком є проектування земельної ділянки в межах земельних масивів трикутної форми для створення зручностей при використанні земель.

Довжини сторін земельного масиву і їх напрями знаходять шляхом розв’язування обернених геодезичних задач. Довжини ліній визначають за однією із формул:

А напрям лінії із співвідношення:

Значення дирекційного кута визначається за румбом залежно від знаків різниць координат.

Формули для виконання розрахунків елементів трапеції:

;

;

Р=25920,5 м; Р пр. =Р+∆Р = м

Де, - необхідна площа трапеції

b – вирахувана основа трапеції

a– дана основа трапеції, a=d_1-2

h – вирахувана висота трапеції

Таблиця 4.2 - Розрахунок оберненої геодезичної задачі

позначення	1)2 2)3	1)4 2)3	1)12 2)2
X2
X1
ΔX		-187	-142
Y2
Y1
ΔY	-277		-12
tg r	21,307692	-0,97861	0,084507
r	87°18`47``	44°22`50``	4°49`50``
α	272°18`47``	135°22`50``	184°49`50``
cos r	0,04687981	-0,714709	-0,996448
d1	777,304	261,644	142,506
sin r	-0,9989005	0,6994215	-0,084207
d2	277,305	261,645	142,506
dсер	277,305	261,645	142,506

α=α_3-2-α_2-1=42⁰55´56´´

β=α_1-2 -α_11-1=87⁰51´23´´

Знаходимо основи трапеції

Знайдемо координати точок:

X_1’=X₁+d_1-1’cosα_3-2=6066900,71м

Y_1’=Y₁+d_1-1’sinα_3-2=4312190,55м

X_2’=X₂+d_2-2’cosα_11-1=6066891,75м

Y_2’=Y₂+d_{2-2 ’}sinα_11-1=4312381,47м

Нова площа запроектованої ділянки буде визначатись за аналітичним способом в таблиці 4.3

Таблиця 4.3 - Виконати контрольний розрахунок площі ділянки з врахуванням зміни меж

№	Координати	Xi-1-Xi+1	Yi+1-Yi-1	Yi*(Xi-1-Xi+1)	Xi*(Yi+1-Yi-1)
X	Y
			90,246154	270,47216
2´			68,28577	-197,453		-119792575
			-90,24615	-270,472	-3,89080	-164092771
3`			-68,28577	197,4529	-294,0844
Σ					36288,8	36288,8
	Площа ділянки, м			18144,4	18144,4
	Площа ділянки,га

Висновок: Отже, виконавши контрольний розрахунок площ земельних ділянок видно, що обраховані контрольна площа збігається із запроектованою площею.

РОЗДІЛ 5.ПІДГОТОВКА ТА ПЕРЕНЕСЕННЯ ПРОЕКТУ В НАТУРУ

5.1. Описати способи геодезичної підготовки проектів

Перед виносом у натуру проекту (це перенесення на місцевість запроектованих меж земельних ділянок, осей споруд, інших проектних елементів) необхідно виконати спеціальну геодезичну підготовку, що передбачає аналітичний розрахунок, геодезичну прив’язку об’єкту, складання розмічувальних креслень. Для виносу проекту в натуру необхідно мати на місцевості геодезичні пункти з відомими координатами. У цій же системі координат повинні бути отримані координати проектних точок. Координати проектних точок визначають графічно або обчислюються аналітично.

Розрізняють три способи геодезичної підготовки проекту:

· Графоаналітичний;

· Аналітичний;

· Графічний.

При аналітичному способі всі дані для перенесення проектних елементів на місцевість знаходять шляхом математичних обчислень.

При графоаналітичному способі положення вихідних точок визначають графічно з топографічного плану, а інших точок жорстко пов’язаних з вихідними – аналітично. Наприклад, для визначення положення будинку на місцевості за топографічним планом, знаходять координати одного з кутів будинку і дирекційний напрямок на інший кут, далі за проектними розмірами обчислюють координати всіх інших кутів будинку.

Якщо проектні елементи не пов’язуються з існуючими контурами (самостійний відокремлений проект), то іноді застосовують графічний спосіб проектування, при якому всі планувальні елементи визначаються графічно за топографічним планом. Розрахунок проекту здійснюють за графічними координатами всіх його головних точок.

При аналітичному розрахунку проекту вирішується ряд типових геодезичних задач. Найпоширенішими є пряма та обернена геодезичні задачі. При геодезичній підготовці проекту виконують його прив’язку. Прив’язкою проекту називають розрахунки геодезичних даних (розмічувальних елементів) по яких виносять його в натуру від пунктів геодезичної основи. Розмічувальними елементами служать відстані, кути, і перевищення, вибір і розрахунок яких залежить від прийнятого способу перенесення в натуру.

Результати геодезичної підготовки проекту відображають на розмічувальних кресленнях. Розмічувальне креслення є основним документом за яким в натурі виконують розмічувальні роботи, його складають у масштабах 1:500 – 1:2000, а іноді й крупніше в залежності від складності споруди чи земельної ділянки або їх елементів, які виносяться в натуру.

На розмічувальному кресленні показують:

1) проектні та існуючі межі земельних ділянок;

2) контури будинків що виносяться;

3) розміри будинків та розташування осей;

4) пункти розмічувальної основи від яких відбувається перенесення в натуру;

5) розмічувальні елементи значення яких підписується прямо на кресленні.

Іноді на розмічувальному кресленні вказують значення координат вихідних пунктів у прийнятій системі координат, довжини й дирекційні кути вихідних сторін, позначки вихідних реперів та інші дані, які використовуються для геодезичної підготовки проекту. Ці дані можуть служити для контролю в процесі перенесення в натуру та після його завершення.
