Спредер

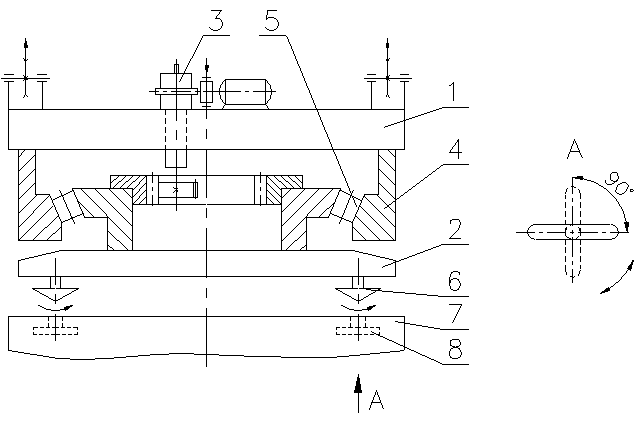

Малюнок – Схема спредера

1 – неповоротна рама спредера;

2 – поворотна рама спредера;

3 – привод повороту поворотної рами 2;

4 – опорно-поворотний пристрій з радіально-завзятим роликовим підшипником 5;

6 – кутове поворотне захоплення (замок) з Т-образными голівками. Багнети повертаються спеціальним приводом, установленим на спредері;

7 – контейнер;

8 – кутовий фитинг контейнера для захоплення.

При захопленні контейнера Т-образные голівки замків повинні бути введені в отвори верхніх фитингов і повернені на 90°. Для одночасного уведення всіх чотирьох загарбних голівок в отвори верхніх фитингов спредер повинний бути орієнтований на контейнері за допомогою напрямних на рамі. На кожній з подовжніх балок спредера розташовані дві тверді напрямні, а на поперечних – дві відкидні. Підвіску спредера здійснюють на чотирьох поліспастах. На рамі спредера мається шестеренний насос для гідроциліндрів поворотних замків захоплення і відкидної напрямних спредера. Насос приводиться в дію електродвигуном (Р»1,5квт), харчування якого здійснюється за допомогою гнучкого кабелю.

Власна маса спредера значна. Так при вантажопідйомності контейнерів 20т m_СПР»3т. Відповідно вантажопідйомність крана приймають до 30т.

Технічна характеристика

Q_{НОМ(на канатах)}=40т

Q_{СПРЕДЕРА}=32т; (для контейнерів масою 30т)

R_{МАХ. КОНС.}=35м; V_П=40м/хв П=30конт/година

R_{ТЫЛ. КОНС.}=12,5м; V_Т=120м/хв m_К=58,5т

Н=30м; V_К=43м/хв
