Образование подъемной силы

Полное торможение потока

Практическое использование основных уравнений

Уравнения устанавливают очень важную для аэродинамики зависимость между ско-ростью потока, давлением в нем и основными газодинамическими параметрами газа.

В случае полного торможения потока газа в сеченях кинетическая энергия газа пол-ностью превращается в потенциальную энергию давления.

Согласно уравнения Д. Бернулли:

, при

Уравнение принимает вид:

или

Таким образом в случае полного торможения потока несжимаемого газа повышение давления в месте торможения равняется скоростному напору, а давление заторможён-ного потока равно полному давлению

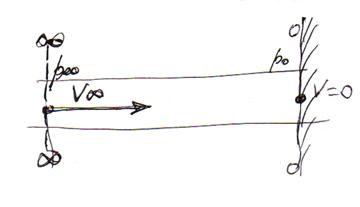

Рис 2.4.3 Схема полного торможения потока

На основании уравнения неразрывности и уравнения баланса энергии движущегося газа можно объяснить физическую сущность возникновения подъемной силы на обтекае-мом потоком газа теле.

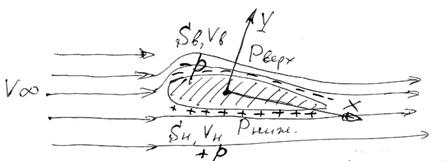

Рис 2.4.4 Схема образования аэродинамической силы

При обтекании тела газовым потоком на верхней его поверхности скорость потока увеличивается из-за уменьшения площади сечения струек что приводит к уменьшению давления. На нижней поверхности, сужение струек может не происходить, и поэтому ско-рость течения не увеличивается, а значит давление не изменяется. Таким образом на обте-каемом теле возникает разность давлений, что приводит к возникновению подъемной си-лы Yа, направленной вверх.
