Послідовні Паралельні
Схеми
Схеми електричного підривання

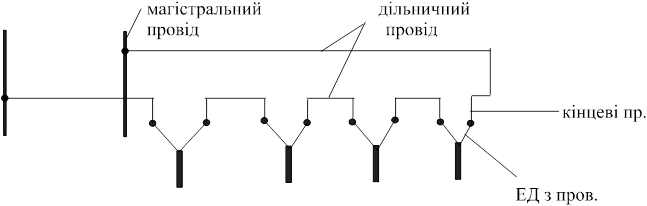

Ел. – підривна мережа – ЕД з проводами, кінцеві проводи (від ЕД до поверхні), дільничні проводи, магістральні проводи.
Мережа монтується з ізольованих одно – та багатопровідних мідних, алюмінієвих, сталевих. Для ВР – марки ВМВ, ЕР, ЕВ, СП-1, СП-2.
Р – гумова ізоляція; В – ПХВ; СП – гумова.
Для мереж з напругою до 1000 В – ЕР та ЕВ, для більших напруг- СП-1, 2, ПР (мідні), АПР (алюмінієві).
При виборі проводів враховується не тільки перетин, але й міцність.
Для магістралей з перетином не меншим 0,75мм2, інших – не менше 0,2 мм2.
Мішані: Послідовно-паралельна Паралельно-послідовна
В групах – послідовно паралельно
З‘єднання груп – паралельно послідовно
Послідовно або паралельно вводяться 2 ЕД в бойовики для крупних зарядів. Іноді дублюють мережу (парно-послідовно чи парно-паралельно).
|
