ХНАМГ – 2009 4 страница
Рис. 3.3 – Заміри голови при підбиранні розміру лицьової частини протигазу: а – висота обличчя; б – вертикальний обхват; в – горизонтальний обхват Розмір шлему-маски підбирають за обміром параметрів голови: вертикаль-ного (довжина замкнутої лінії, яка проходить через маківку голови, щоки і під-боріддя) і горизонтального (довжина замкнутої лінії, яка проходить через лоб, скроні й потилицю). Результати вимірювань закругляють до 0,5 см. За сумою двох вимірювань визначають типовий розмір (розмір маски і номер упору лямок на-головника зі сторони кінців) лицьової частини. Сума вимірювань, см До 118,5 119-121 121,5-123,5 124-126 126,5-128,5 129-131 >131,5
Розмір лицьової частини Загальновійськові фільтруючі протигази МО -4 у, РШ -4, ПМГ і ПМГ -2 складаються з фільтруючої коробки поглинання (МО-4у, РШ-4, ПМГ і ПМГ-2) і лицьової частини (ШМ-41М, ШМ-41М, ШМС або ММ-1, ПМГ і ШМ-66МУ), сумки, коробок з незапітнілими плівками, мембранами й утеплених манжет. Розмір лицьової частини визначають за обміром голови як для протигазу ГП-5 (для чотириростового варіанта), так і за сумою між мочками вух по надбрівних дугах (для триростового варіанта).
Комплект додаткового патрона (КДП) з лицьовою частиною протигазу ГП-5 призначається для захисту органів дихання від окислу вуглецю (СО). КДП вико-ристовують при підвищеному вмісті окислу вуглецю в повітрі, при цьому об’ємний вміст кисню повинен бути не менше 18% в інтервалах температур від мінус 40˚С до плюс 40˚С. Час захисної дії патрона ДП-2 залежить від умов використання, особливо від температури навколишнього повітря (від 70 хв. при -20˚С до 360 хв. +15˚С). Для захисту від окислу вуглецю може використовуватися і гопкалітовий патрон ДП-1.
Захист від сильнодіючих отруйних речовин може здійснювати промисловий протигаз ГП-7 в комплекті з додатковим патроном ДПГ-3. Для працюючих на підприємствах хімічної, гірничодобувної і металургійної промисловості та в інших галузях, які виробляють, використовують, зберігають і транспортують СДОР, для захисту органів дихання використовують засоби інди-відуального захисту фільтруючого типу промислового призначення. Промислові фільтруючі протигази призначені для захисту органів дихання, обличчя і очей людини від дії шкідливих домішок, які знаходяться в повітрі у вигляді газів, пару і аерозолів (пилі, диму, туману). Промислові протигази комплек-тують фільтруючими коробками великих і малих габаритних розмірів, що спеці-алізовані за призначенням. Призначення коробок великих габаритних розмірів промислових фільтруючих протигазів
У комплект промислового протигазу великих габаритних розмірів входять: фільтруюча поглинальна коробка, лицьова частина, з’єднувальна трубка, комплект незапітнілих плівок, сумка та інструкція з користування.
У промисловості для захисту органів дихання від деяких СДОР використо-вують малі протигазові коробки двох типів: з протиаерозольним фільтром (МКПФ) і без нього (МКП), які класифікують за марками А, В, Г, КД і С. Призначення коробок малих габаритних розмірів промислових фільтруючих протигазів
МКПФ – корпус жов-тий, дно біле
| Те саме, а також пил, дим і туман
| Г
| МКП – корпус чорний і жовта кільцева смуга, дно чорне
| Пари ртуті, ртутьорганічні отрутохімікати на основі етил-меркурхлоріду
|
МКПФ – корпус чор-ний і жовта кільцева смуга, дно чорне
| Те саме, а також пил, дим і туман
| КД
| МКП – корпус і дно сірі
| Аміак, сірководень та їх суміші
|
МКПФ – корпус сірий, дно біле
| Те саме, а також пил, дим і туман
| С
| МКП – корпус і дно зелені
| Сірчаний газ і окисли азоту
|
МКПФ – корпус зеле-ний, дно біле
| Те саме, а також пил, дим і туман
| У комплект промислового протигазу малих габаритних розмірів входять: фільтруюча поглинальна коробка, лицьова частина, комплект незапітнілих плівок, сумка та інструкція з користування. Промислові протигази великих і малих габаритних розмірів комплектують лицьовими частинами ШМП двох типів: з клапанною коробкою типу 1 і типу 11. Лицьову частину ШМП кожного типу виготовляють п’яти розмірів. Підбір лицьової частини за розміром проводять за обміром голови (довжина замкнутої лінії, яка проходить через маківку голови, щоки і підборіддя).

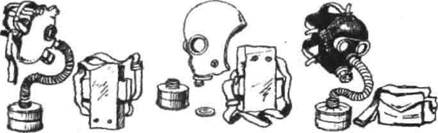

Крім лицьової частини ШМП промислові протигази можуть комплектуватися і лицьовими частинами ШМ-41, ШМ-41М, ШМС і ШМГ. Існують також дитячі протигази. Дитячі протигази а б в Рис. 3.8 – Дитячі протигази: а – ПДФ-7; б – ПДФ-Ш; в – ПДФ-2Ш Протигазові респіратори РПГ -67, РУ -60 М і РУ -60 МУ використовують у промисловості для захисту органів дихання від СДОР у вигляді пару і газів. Вони складаються із гумової маски, фільтруючих поглинальних патронів, пласт-масових манжет з клапаном вдиху і клапаном видиху, трикотажного обтюратора, а також наголовника для закріплення респіратора на голові. Фільтруючі патрони респіраторів випускають марок А, В, КД і Г, які спеці-алізовані за призначенням залежно від фізико-хімічних і токсичних властивостей СДОР. Патрони розпізнають за складом вбирача, а за зовнішнім видом – за допо-могою маркування, яке нанесено в центрі перфорованої сітки патрона.
Респіратори протигазові РПГ-67, РУ-60М і РУ-60МУ забороняється викорис- товувати для захисту органів дихання від високотоксичних речовин типу синильної кислоти, миш’якового і фосфористого водню, тетраетилсвинцю та інших, а також від речовин, які в паро- і газообразному стані можуть проникати в організм людини крізь шкіряні покрови. Для захисту від парів ртуті респіратори повинні використо-вуватися без трикотажного обтюратора. Призначення патронів респіраторів
Аміак і сірководень
Те саме і аерозолі
Пари ртуті
Те саме і аерозолі Фільтруючі саморятівники СПП -2 ( СПП -4) використовують для захисту органів дихання від окислу вуглецю, пилу і диму при пожежах на шахтах і в рудниках. Вони складаються з фільтрувального патрона, на якому закріплені згубник з носовим затискувачем і система кріплення фільтрувального патрону на голові. Фільтруючий патрон з елементами зберігається в герметичній металевій упаковці, на кришці якого закріплена плечова тасьма для носіння саморятівника. Саморятівники СПП-2 (СПП-4) – це прибори разової дії і призначені тільки для виходу із загазованої зони. Використання їх допускається в повітрі з об’ємною часткою кисню не менше 17% і об’ємною часткою окислу вуглецю не більше 1%. Саморятівники мають фільтр попередньої очистки повітря від пилу і диму. При роботі саморятівники нагріваються, що характеризує їх справність. Для зниження температури повітря, що вдихається, саморятівник СПП-4 має спеціальний тепло-обмінник. Вони зберігають свої захисні якості протягом трьох років при зберіганні в умовах складу. Респіратори, що використовують для забезпечення ЦО (Р-2 і Р-2Д) і в про-мисловості (ШБ-1, «Айстра-2», Ф-62П та інші), використовують для захисту органів дихання від радіоактивного пилу, ґрунтового і промислового пилу і ряду аеро-золів. Розмір респіраторів визначається за обміром параметрів обличчя людини.
Основні характеристики респіраторів
Перевага ізолюючих дихальних апаратів ( ІДА ), які забезпечують органи дихання людини необхідною кількістю чистого повітря, є те, що вони можуть ви-користовуватися незалежно від складу навколишньої атмосфери. До них відносяться: автономні дихальні апарати, що забезпечують органи дихання людини дихальною сумішшю з балонів з стисненим повітрям або стисненим киснем або за рахунок регенерації кисню за допомогою продуктів, що затримують кисень; шлангові дихальні апарати, за допомогою яких чисте повітря подається до органів дихання по шлангу від повітродувок або від компресорних магістралей. Ізолюючі дихальні апарати (ІДА) діляться на дві групи: протигази з хімічно зв’язаним киснем (ІП-4, ІП-46, ІП-46М) і протигази із стисненим киснем (КІП-8). Ізолюючий дихальний апарат ІП -4 призначений для захисту органів дихання, шкіри обличчя і очей від будь-якої шкідливої домішки в повітрі незалежно від її концентрації при проведенні робіт в умовах нестачі або відсутності кисню. Ізолюючий дихальний апарат ІП-4 складається з лицьової частини з з’єдну-вальною трубкою, регенеративного патрона, дихального мішка, каркасу. В комплект також входять незапітнілі плівки, утеплювальні манжети і сумка. Лицьова частина ІП-4 призначена для ізоляції органів дихання від навко-лишнього середовища, направлення газової суміші, що видихається в регенера-тивний патрон, підведення очищеної від вуглекислого газу і водяного пару і збага-ченої киснем газової суміші до органів дихання, а також для захисту очей і обличчя від шкідливої суміші в повітрі. Регенеративний патрон призначений для отримання кисню, необхідного для дихання, а також для поглинання вуглекислого газу і вологи, що знаходяться в газовій суміші, яка видихається. Дихальний мішок є резервуаром для газової суміші, що видихається, і кисню, який виділяється регенеративним патроном. Клапан надмірного тиску призначений для випуску зайвого газу з системи дихання при роботі. Каркас призначений для розміщення в ньому дихального мішка, попередження стиснення мішка при експлу-атації апарату і закріплення регенеративного патрона. Сумка служить для зберігання і перенесення ізолюючого дихального апарату, а також для захисту його вузлів від обливання СДОР і механічних пошкоджень. Вона виготовлена із спеціальної прогумованої тканини, стійкої до агресивних рідин. В основі роботи подібних ізолюючих дихальних апаратів лежить принцип хімічної регенерації повітря, що видихається, в регенеративному патроні, за рахунок поглинання вуглекислого газу і пару води й виділення кисню, який супроводжується виділенням тепла, тому з часом використання регенеративний патрон нагрівається. Час роботи в ізолюючому дихальному апараті визначається фізичним на-вантаженням і для ІП-4 складає при відносному спокої і легкому фізичному наван-таженні близько 180 хв., при середньому фізичному навантаженні – 60 хв., при важкому фізичному навантаженні – 30 хв., робочий інтервал температур складає від мінус 40 до плюс 40˚С. Попередню перевірку герметичності лицьової частини ІДА виконують на вдиху при одночасному притискуванні ніпеля з’єднувальної трубки до долоні. Якщо при вдиху повітря не проходить, то лицьова частина герме-тична. Заміна відпрацьованого регенеративного патрона в зараженому або не при-датному для дихання повітрі допускається лише в окремих випадках. Протигази ІП-4 і ІП-46 використовують на суші, ІП-46М – для проведення легких робіт під водою. Підбір лицьової частини за ростом проводять за обміром голови (довжина замкнутої лінії, яка проходить через маківку голови, щоки і підборіддя).
Серед промислових ІДА слід виділити ізолюючі протигази, шахтні само-рятівники, ізолюючі респіратори, киснево-ізолюючий протигаз КІП-8, дихальні апарати ВЛАДА і АСВ-2, які можуть успішно використовуватися для захисту органів дихання від СДОР. Киснево - ізолюючий протигаз КІП -8 призначений для захисту органів дихання при газорятувальних роботах від шкідливої дії не придатної для дихання атмо-сфери, яка має отруйні речовини високої концентрації і збіднена киснем. Час за-хисної дії киснево-ізолюючого протигазу складає 2 години. Місткість балону – 1 л, запас кисню в балоні – 200 л, маса протигазу – 10 кг. Всі вузли КІП-8, за винятком клапанної коробки з маскою МІП-1 або шлемом- маскою, з’єднувальних трубок і манометра, розташовані в металевому корпусі: кисневий балон із запірним вентилем, блок легеневого автомата з редуктором і байпасом; дихальний мішок із запобіжним клапаном, звуковий сигнал; регенера-тивний патрон, поясний і плечовий ремні. Після кожного використання КІП-8 чистять, перевіряють і перезаряджають. Зберігають КІП-8 у зібраному вигляді в приміщенні при температурі повітря від 3 до 20˚С й відносній волозі 65-60%. Основні характеристики ізолюючих протигазів і приборів
Шлангові ізолюючі дихальні автомати забезпечують органи дихання чистим повітрям через з’єднувальні шланги, до них також відносяться пневмокостюми, які забезпечують захист не тільки органів дихання, а і всього тіла. Шлангові ІДА розділяються на два типи: самовсмоктуючі шлангові апарати, в яких повітря до органів дихання надходить з чистої зони за рахунок зусиль людини; шлангові апарати з примусовою подачею чистого повітря в лицьову частину за допомогою повітродувок, вентиляторів або від компресора після його попереднього очищення. Шлангові ІДА використовують, як правило, при виконанні робіт для ремонту й очистці різних ємкостей (цистерн, котлів), при ремонті колодязів, димоходів, підвальних та інших приміщень, де можуть скупчуватися газоподібні шкідливі суміші. Протигаз шланговий ПШ -1 є засобом захисту безнапірного типу і має при-значення для одного працюючого. Складається із шлема-маски (трьох розмірів: 1, 2, 3-го), двох з’єднувальних трубок, рукава для підведення повітря, фільтруючої коробки для очистки повітря, що вдихається, від пилу, рятувального пояса з плечовими тасьмами, сигнальної рятувальної мотузки і штиря для закріплення кінця рукава з фільтруючою коробкою в зоні чистого повітря. Протигаз ПШ-1 рекомендується використовувати при малих і середніх навантаженнях в тих ви-падках, коли чисте повітря можна забирати на відстані не більше 10 м від робочого місця. Опір вдиху і видиху при витраті повітря 30 л/хв. складає 196 і 100 Па від-повідно. Маса апарату не більше 8 кг. У зв’язку з великим опором диханню проти-газ ПШ-1 рекомендується використовувати при короткочасних роботах. Придат-ність протигазу перевіряють перед кожною видачею і періодично (не менше одного разу за тиждень). Шланговий протигаз ПШ -2 є засобом захисту з примусовою подачею чистого повітря і призначений для одночасного забезпечення захисту органів дихання двох працюючих на відстані 20 м від повітродувки або одного працюючого на відстані 40 м. В апараті передбачена подача повітря за допомогою електродвигуна, а також шляхом обертання повітродувки вручну. Комплектність і призначення протигазу ПШ-2 аналогічні протигазу ПШ-1, довжина рукавів для підведення повітря складає 20 м, сигнальних мотузок 25 м. Кількість повітря, що подається під кожну лицьову частину, при 60 об./хв. складає 50 л/хв. Опір вдиху відсутній, опір видиху складає 119 Па. Маса апарату – не більше 46,7 кг. Шланговий апарат ДПА -5 аналогічний апарату ПШ-2, відрізняється тільки конструкцією повітродувки. Мінімальний тиск повітря – 3000 Па, кількість повітря, що подається, – 200 л/хв. Пневмокостюми ЛГ -4 і ЛГ -5 призначені для ремонтних і аварійних робіт при значному забрудненні повітря і обладнання приміщень радіоактивними й токсич-ними речовинами. Вони забезпечують ізоляцію органів дихання і поверхні тіла працюючого від зовнішнього впливу. Пневмокостюми виготовляють із поліхлориду пластикату, причому ЛГ-5 – з більш міцної армованої плівки марки 80АМ. Спереду комбінезону є лаз для входу в костюм і виходу з нього. Система подачі повітря в пневмокостюм включає повітровід, який розта-шований в шлемі, пластмасовий штуцер з пневмокостюмом та поясні повітроводи. Пневмокостюми виготовляють трьох розмірів: 3 розмір (М – малий) від 160 до 170 см, 4 розмір (С – середній) від 171 до 180 см, 5 розмір (В – великий) від 181 до 190 см. Робота в пневмокостюмі допускається при температурі від мінус 30 до плюс 45˚С. Повітря подається з використанням 250 л/хв. При температурі навколишнього повітря 16-27˚С пневмокостюм можна використовувати працюючим без погіршення самопочуття протягом 4-6 годин. Маса пневмокостюму без шлангів складає 3 кг. Тканинні маски проти пилу ПТМ -1 складаються з корпусу і кріплення. Корпус виготовляють з 4-5 шарів ткані. Навпроти очей роблять прорізи, в які вставляють скельця або прозору плівку. На голові маска закріплюється за допо-могою смуги тканини, резинки або зав’язок. Розмір маски залежить від висоти обличчя.
Розмір маски 1 2 3 4 5 6 7 Для верхніх шарів маски найбільше підходять б’язь, штапельне або трико-тажне полотно, мадаполам, міткаль, шотландка та ін. Внутрішні шари можуть бути з дитячого пика, байки, бумазеї, бавовняно-паперової, шерстяної та інших тканин. Ватяно - марлева пов ’ язку виготовлюють з марлі розміром 100 ´ 50 см, на середину якої накладають шар вати розміром 30 ´ 20 см і товщиною 1-2 см. Марлю з обох сторін загинають і накладають на вату. Кінці розрізують уздовж середини, в результаті чого виникають зав’язки.
Рис. 3.9 – Простіші засоби захисту органів дихання: а – респіратор Р-2; б – протипилова маска ПТМ-1; в – ватно-марлева пов’язка Індивідуальними засобами захисту шкіри є: захисні комплекти, спеці-альний захисний одяг, загальновійськовий комплексний захисний костюм, по-бутовий, виробничий і спортивний одяг. Вони за типом захисної дії поділяються на ізолюючі (плащі і костюми), матеріал яких покривається спеціальними газо-і вологонепроникними плівками, і фільтруючі, що являють собою костюми із зви-чайного матеріалу, який насичується спеціальним хімічним складом для нейтра-лізації або сорбції пару СДОР. Загальновійськовий захисний комплект ( ЗЗК ) складається із захисного плаща ОП-1 (виготовляють п’яти розмірів із спеціально прогумованої ткані), за-хисних панчох і захисних рукавичок. Маса комплекту 3 кг, упаковується в ящики по 20 шт. Загальновійськовий захисний комплект ( ЗЗК ) Рис. 3.10 – Загальновійськовий захисний комплект (ЗЗК): а – захисний плащ ОП-1; б – рукавички; в – захисні панчохи Легкий захисний костюм Л -1 складається з сорочки з капюшоном, брюк, зшитих заодно з панчохами, двопалих рукавичок і підшоломника. Окрім того, в комплект входять сумка і пара рукавичок. Виготовляють трьох розмірів із про-гумованої ткані. Маса 3 кг, упаковується в ящики по 12 шт. Легкий захисний костюм Л -1 Рис. 3.11 – Легкий захисний костюм Л-1: 1 – штани з панчохами; 2 – підшоломник; 3 – сорочка з капюшоном; 4 – рукавиці; 5 – сумка Захисний костюм ( комбінезон ) складається з куртки і брюк (до комплекту входять і гумові рукавички, гумові чоботи й підшоломник). Виготовляють трьох розмірів із прогумованої ткані. Маса – 6 кг, упаковується в ящики по 20 шт. Захисний фільтруючий одяг ( ЗФО) складається з хлопчатопаперового ком-бінованого костюму, насиченого пастою К-4, гумових рукавичок, чобіт, підшолом-ника, двох онуч (одна насичена). Комплект захисного фільтруючого одягу
