Кокильные машины и автоматизация литья в кокиль

При механизации процесса литья в кокиль основные операции – раскрытие кокиля; извлечение стержней, отливки; нанесение огнеупорного покрытия; установка стержней, запирание кокиля, заливка расплава – выполняются механизмами кокильной машины или литейного комплекса, которыми управляет рабочий-оператор.

При автоматизации процесса управление механизмами осуществляется системой управления машиной или комплексом, часто связанной с ЭВМ.

В зависимости от типа производства, массы, габаритов, сложности отливок, предъявляемых к ним требований изменяется степень механизации и автоматизации процесса.

При серийном и мелкосерийном производстве крупных и сложных отливок более эффективны автоматизированные кокильные машины или механизированные кокили. В массовом и крупносерийном производстве мелких и средних отливок более целесообразно использовать автоматические литейные комплексы и кокильные машины, автоматические кокильные линии.

Кокильные машины подразделяют на универсальные, стационарные, нестационарные и специальные. Стационарные машины бывают однопозиционными, а нестационарные (карусельные) – четырех позиционные и с большим числом позиций.

Специальные машины предназначены для изготовления в массовом производстве отливок определенного типа (например, поршни двигателей внутреннего сгорания, крышки электродвигателей и т. д.) или крупных отливок.

Универсальные однопозиционные кокильные машины чаще используют в серийном производстве.

Для массового и крупносерийного производства более эффективно применение многопозиционных машин карусельного типа, а также конвейерных и кокильных линий. Такие машины имеют более высокую производительность вследствие совмещения во времени операций технологического процесса, малые энергозатраты, з анимают небольшую площадь, могут быть встроены в автоматические кокильные линии.

Технологичность конструкции отливки анализируют с учетом общих требований, которым должны удовлетворять отливки, изготовляемые в металлических формах.

1. Отливки должны иметь такую конструкцию, при которой необходим кокиль с минимальным числом разъемов, подвижных частей и вкладышей.

2. Отливки не должны иметь выступающих частей и поднутрений, затрудняющих усадку отливки и извлечение ее из кокиля, а полость отливки должна быть выполнена минимальным числом стержней, преимущественно металлических. Например, поясок 1 (рис. 2.30, а: I) препятствует извлечению отливки из кокиля при горизонтальной плоскости разъема, а при разъеме по варианту, указанному на этом рисунке, удобно подвести расплав в форму и использовать металлический стержень. При изменении конструкции отливки (рис. 2.30, б: I) можно разместить ее в одной части кокиля, но полость в ней необходимо выполнить только песчаным стержнем;

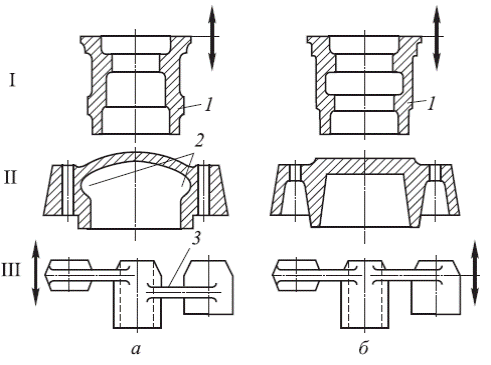

Рис. 2.30. Конструкции неправильных (а) и правильных (б) кокильных отливок:

1 – поясок; 2 – поднутрения; 3 – ребро

3. У отливок должны отсутствовать поднутрения 2 в полости (рис. 2.30, а: II), что дает (рис. 2.30, б: II) возможность применять неразъемные металлические стержни.

4. Разъем кокиля должен быть плоским, что удешевляет его изготовление и повышает точность отливки (рис. 2.30, б: III). Например, ребро 3 на отливке (рис. 2.30, а, III) не позволяет сделать разъем кокиля плоским. Плоский разъем кокиля можно получить, изменив конструкцию отливки (рис. 2.30, б: III).

5. Толщина стенки отливки должна обеспечивать необходимую ее прочность, заполнение формы и питание отливки при затвердевании (табл. 2.6). Отливка не должна иметь резких переходов от тонких стенок к массив
