Принцип дії. Конструкція системи вентиляції

Конструкція системи вентиляції

Класифікація

Призначення

ІІ. СИСТЕМА ВЕНТИЛЯЦІЇ КАРТЕРА

Для видалення робочої суміші і відпрацьованих газів, які попали у

картер двигуна, їх знешкодження та збільшення термінів роботи мастила, а також запобігання підвищенню тиску.

Відкриті та закриті системи вентиляції картера з фільтрами та циклонними очищувачами картерних газів.

Підводні канали повітря, відвідні трубопроводи картерних газів, фільтри та мастильні уловлювачі.

Під час роботи двигуна в його картер пропускається з циліндрів деяка кількість газів через нещільності поршневих кілець. Картерні гази складаються з пальної суміші, а також продуктів повного або часткового згорання. Кількість газів, які прориваються в картер, збільшується із збільшенням навантаження двигуна, а також по мірі зносу циліндрів, поршнів та поршневих кілець. Пари пального в картерних газах розріджують мастило і погіршують його мастильні властивості. Водяні пари викликають пінення мастила і появу емульсії, що затрудняє доступ мастила до поверхонь тертя. Інші компоненти відпрацьованих газів утворюють в мастилі смоляні речовини і кислоти. Кислоти викликають корозію поверхонь тертя. Крім того, картерні гази підвищують тиск в картері, що приводить до витискування мастила через ущільнення.

Враховуючи, що картерні гази токсичні, у сучасних автомобільних

двигунів переважно застосовують закриті (примусові) системи їх вентиляції у впускний трубопровід системи живлення та подальшим направленням у циліндри двигуна для спалювання.

Картерні гази відводяться в атмосферу (КамАЗ-740, ГАЗ - 66).

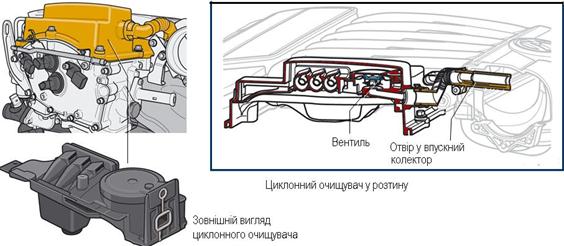

Рис. 25. Циклонний очищувач картерних газів двигуна V6 VW

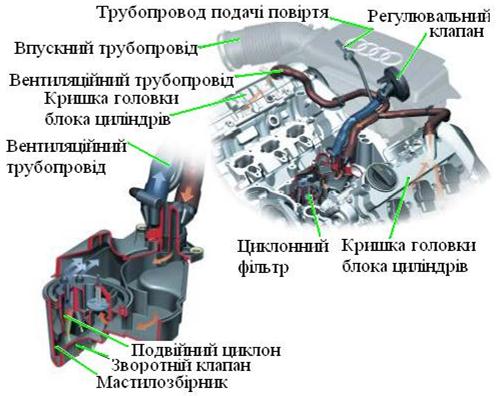

Рис. 26. Система вентиляції картера двигуна V6 FSI

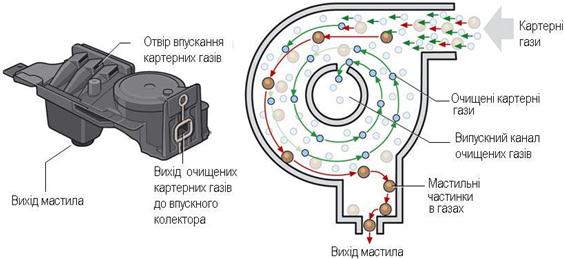

Рис. 27. Робота циклонного очищувача картерних газів

Циклонний очищувач картерних газів є примусовою (закритою) системою вентиляції картера з направленням очищених картерних газів у впускний колектор та циліндри двигуна. Циклонні очищувачі картерних газів знаходять все більше застосування в автомобільних двигунах.
