Емкость бункера

Наличие промежуточного бункера 6 и питателя 7 между конвейерами 5 и 8 рис. 4.8 позволяет уменьшить (сгладить) неравномерность потока на конвейере 8 и иметь его предельную производительность меньше, а степень использования показателей характеристики больше, чем без бункера. Задачей в этом случае является определение необходимой емкости бункера для приема (сглаживания) имеющей место неравномерности входящего грузопотока таким образом, чтобы в периоды пик его производительности бункер не переполнялся.

Определение емкости промежуточного (сглаживающего) бункера (факультативно) рекомендуется в литературе [1]. Кроме вычислений по заданным условиям, как приведено в [1], для известных условий минимальную емкость бункера (а именно она считается наиболее целесообразной, обоснованной) можно определить графически.

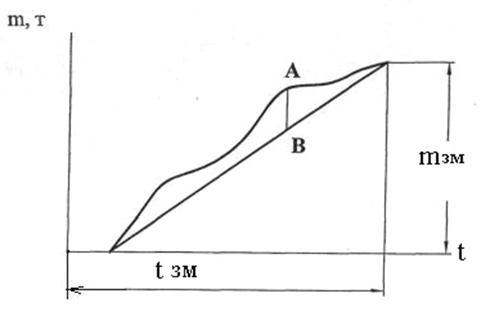

На рис. 4.8 в координатах показан график А заполнения бункера в течение смены и график Б его выгрузки за произвольное (в определенных пределах) время. Наибольшая разница между ординаторами графиков – отрезок А – Б и является минимально возможной для заданных условий загрузки и выбранных условий выгрузки емкости бункера.

Рис. 4.8. К определению емкости сглаживающего бункера
