Основные типы методических печей

Примеры наиболее распространенных конструкций печей приведены на рис. 3.5 –, а технические характеристики этих печей — в табл. 2.5.

На рис. 3.5 показана двухзонная толкательная печь проволочного стана 280 Череповецкого металлургического комбината "Северсталь". Печь с наклонным подом без нижнего обогрева имеет боковую загрузку и выдачу. Наклонный под имеет криволинейный участок (т.н. лекальный под). Печь отапливается природным газом с помощью дутьевых горелок. Воздух для горения подогревается в металлическом трубчатом рекуператоре.

На рис. 3.6 показана двухзонная толкательная печь проволочного стана 250-1 Западно-Сибирского металлургического комбината. Печь с наклонным подом без нижнего обогрева имеет боковую загрузку и выдачу с помощью машины поштучной выдачи. Печь отапливается смешанным коксо-доменным газом с помощью инжекционных горелок. Воздух для горения подогревается в керамическом рекуператоре и подается к горелкам с помощью жароупорного вентилятора.

На рис. 3.7 показана трехзонная толкательная печь среднесортного стана 2300 металлургического завода им. Ленина (НРБ). Печь с нижним обогревом имеет торцевую загрузку и выдачу по наклонным направляющим брусьям. Печь отапливается доменным газом с помощью инжекционных горелок. Воздух для горения подогревается в керамическом рекуператоре, а газ – в металлическом трубчатом рекуператоре.

На рис. 3.8 показана трехзонная толкательная печь, спроектированная для металлургического завода в Республике Ирак. Печь с нижним обогре­вом имеет торцевую загрузку и боковую выдачу. Печь отапливается мазутом с помощью форсунок высокого давления.

На рис. 3.9 и 3.10 показаны соотвественно четырехзонная и пятизонная печи тонколистовых станов 1700 Мариупольского и Карагандинского металлургических комбинатов. Печь с нижним обогревом имеет торцевую загрузку и выдачу по наклонным направляющим брусьям. Печи отапливаются смешанным коксодоменным газом с помощью инжекционных горелок. Воздух для горения подогревается в керамическом рекуператоре.

На рис. 3.11 показана пятизонная толкательная печь тонколистового стана 2000 Новолипецкого металлургического комбината. Печь с нижним обогревом имеет торцевую загрузку и выдачу с помощью машины безу­дарной выдачи. Печь отапливается смешанным природнодоменным газом с помощью дутьевых горелок.

.

Рис. 3.5 – Методическая толкательная печь с боковой загрузкой и выдачей, без нижнего обогрева, отапливаемая с помощью дутьевых горелок при подогреве воздуха в металлическом трубчатом рекуператоре: 1— рекуператор; 2 — толкатель; 3 — желоб гидросмыва окалины-4 — отбойник; 5 — ложное окно (Череповецкий металлургический комбинат "Северсталь", стан 280).

Рис. 3.6. Методическая толкательная печь с боковой загрузкой и выдачей, без нижнего обогрева, отапливаемая с помощью дутьевых горелок при подогреве воздуха в керамическом рекуператоре: 1—толкатель; 2—летка для уборки окалины; 3—желоб гидросмыва окалины; 4—машина поштучной выдачи; 5—рольганг выдачи; 6—ложное окно; 7—отбойник (Западно-Сибирский металлургический комбинат, стан 250-1)

Рис. 3.7. Методическая толкательная печь с торцевой загрузкой и выдачей, с нижним обогревом, отапливаемая с помощью инжекционных горелок: 1 — рольганг загрузки; 2 — толкатель; 3 — механизм для освобождения монолитного пода от заготовок; 4 — механизм от­крывания заслонки окна выдачи; 5 — рольганг выдачи; 6 — отбойник; 7— подовые трубы; 8 — подовые брусья; 9 — устройство для гидросмыва окалины; 10 — лоток для смыва окалины из-под рольганга; 11 — водоохлаждаемые экраны (НРБ, Металлургический завод им. Ленина, стан 2300)

Рис. 3.8 Методическая толкательная печь с торцевой подачей и боковой выдачей

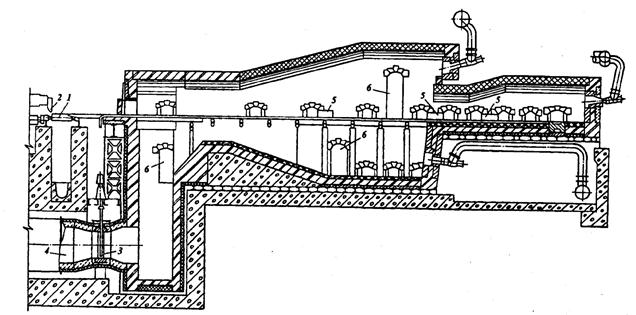

Рис. 3.9. Методическая толкательная печь с торцевой загрузкой и выдачей, с нижним обогревом, отапливаемая с помощью инжекционных горелок, установленных в четырех зонах отопления: 1 — рольганг выдачи; 2—механизм для освобождения монолитного пода от заготовок; 3 — отбойник; 4 — ложное окно (Мариупольский металлургический комбинат им. Ильича, стан 1700)

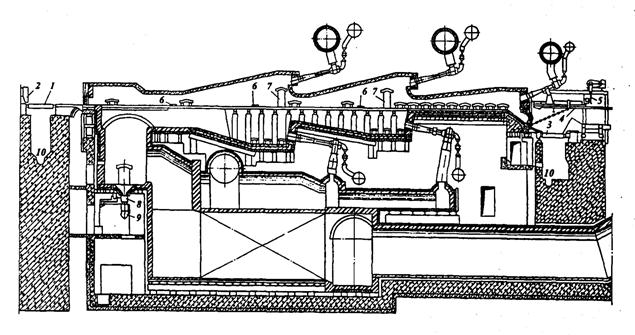

Рис 3.10. Методическая толкательная печь с торцевой загрузкой и выдачей, с нижним обогревом, отапливаемая с помощью инжекционных горелок, установленных в пяти зонах отопления: 1 — рольганг загрузки; 2—толкатель; 3 — рольганг выдачи; 4—механизм для ос­вобождения монолитного пода от заготовок; 5 — механизм открывания заслонки окна выдачи; 6—отбойник; 7—ложное окно; 8—летка для удаления шлака; 9 — желоб гидросмыва окалины; 10 — лоток для смыва окалины из-под рольганга (Карагандинский металлургический комбинат, стан 1700).

Рис. 3.11. Методическая толкательная печь с торцевой загрузкой и выдачей, с нижним обогревом, отапливаемая с помощью дутьевых го­релок, установленных в пяти зонах отопления: 1 — рольганг загрузки; 2— рольганг выдачи; 3—машина безударной выдачи (Новолипецкий металлургический комбинат, став 2000)

Воздух для горения подогревается в керамическом рекуператоре и подается к горелкам с помощью жароупорного вентилятора.

На рис. 3.12 показана толкательная печь крупносортно-заготовочного стана 1000/850/630 Волгоградского металлургического завода "Красный Октябрь". Печь с нижним обогревом имеет торцевую загрузку и выдачу с помощью машины безударной выдачи. В печи нет монолитной подины, а имеется нижняя томильная зона с боковым отоплением. Печь отапливается природным газом с помощью дутьевых горелок. Воздух для горения подо­гревается в металлическом трубчатом рекуператоре.

На рис. 3.13 показана печь с шагающим подом мелкосортного стана 25(Челябинского металлургического комбината. Печь имеет торцевую загрузку шлеппером и боковую выдачу по внутрипечному консольному рольгангу с помощью машины поштучной выдачи. В печи две группы шагающих балок по три балки в каждой группе. Привод балок гидравлический. Вертикаль ный ход балок 200 мм, горизонтальный 150-200 мм, цикл шагания 26-30 с. Печь отапливается смешанным коксодоменным газом с помощью дутьевых горелок. Воздух для горения подогревается в металлическом трубчатом рекуператоре.

На рис. 3.14 показана печь с шагающим подом мелкосортно-проволочно го стана 250 Молдавского металлургического завода. Печь имеет боковую загрузку и выдачу по внутрипечным консольным рольгангам. С рольганг загрузки заготовки передаются на балки сталкивателем, а на рольганг выдачи укладываются шагающими балками. В печи имеются четыре шагающш и три стационарные балки. Привод балок гидравлический. Вертикальный ход балок 200 мм, горизонтальный 200-250 мм, цикл шагания 40 с. Печь отапливается природным газом с помощью сводовых радиационных горелок. Воздух для горения подогревается в воздухонагревателе котла-утилизатора.

На рис. 3.15 показана комбинированная печь с шагающим подом и шагающими балками проволочного стана 250-1 Криворожского металлургического комбината. Печь имеет боковую загрузку и выдачу по внутрипечным консольным рольгангам. С рольганга загрузки заготовки передаются на балки сталкивателем, а на рольганг выдачи укладываются машиной поштучно» выдачи в два ручья. В печи имеются четыре шагающие и пять стационарных балок. Привод балок гидравлический. Вертикальный ход балок 200 мм горизонтальный 200-300 мм, цикл шагания 30 с. Печь отапливается смешанным природно-коксодоменным газом, в верхних зонах применено сводовое отопление плоскопламенными горелками. Воздух для горения подогревается в воздухонагревателе энерготехнологического котла.

Рис 3.12. Методическая толкательная печь с торцевой загрузкой и выдачей. (Волгоградский металлургический завод «Красный Октябрь», стан 1000/850/630)

Рис. 3.13. Методическая печь с шагающим подом, с торцевой загрузкой и боковой выдачей: 1 — загрузочный шлеппер; 2 — внутрнпечной рольганг выдачи; 3— машина поштучной выдачи (Челябинский металлургический комбинат, стан 250)

Рис.3.14. Методическая печь с шагающим подом с боковой загрузкой и выдачей: 1 — ось рольганга загрузки; 2 — ось рольганга выдачи (Молдавский металлургический завод, стан 250)

Рис. 2.19 Методическая комбинированная печь с шагающим подом и шагающими балками: 1 — ось окна загрузки; 2—ось окна выдачи; 3 — сводовые горелки; 4 — боковые горелки (Криворожский металлургический комбинат, стан 250-1)
