Полусумматор

Арифметические устройства. АЛУ

АЛУ относятся к комбинационным логическим схемам, т.е. без запоминания информации.

Применяется для сложения младших разрядов двоичных чисел.

Сложение двух одноразрядных чисел.

0+0=0 1+0=1

0+1=1 1+1=10

Таблица 12.1. Таблица истинности полусумматора

A	B		C0

- сумматор по модулю 2.

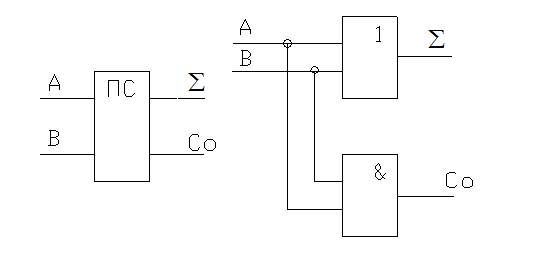

Рис. 12.1. Схематическое обозначение Рис. 12.2. Схема реализации

сумматора сумматора

Для сложения многоразрядных чисел при сложении разрядов, полусумматор применять нельзя, т.к. в старшем разряде необходимо складывать не только сами разряды суммируемых чисел, но и сигнал переноса с младшего разряда. Для этой цели применяется полный сумматор.
