Визначення розрахункової потужності системи водяного опалення

Розрахункова потужність системи опалення Q_СО, Вт, відповідає загальному тепловому навантаженню будинку Q_буд=Q_{СО min} із урахуванням додаткових втрат теплоти через ділянки зовнішніх огороджень, у яких установлені опалювальні прилади, а також від теплопроводів системи опалення, розташованих у неопалюваних приміщеннях, наприклад, у підвалі й горищі. Величина цих додаткових тепловтрат, відповідно до існуючих норм, не повинна перевищувати 7 % від теплової потужності системи опалення.

Беручи до уваги, що величина цих додаткових тепловтрат не може бути виявлена до виконання гідравлічного розрахунку системи опалення, можна задатися нормованим її значенням, що допускається. Тоді розрахункова потужність системи опалення визначиться з виразу:

Q_СО = Q_буд /0,93.

Значення Q_СО є одним з вихідних параметрів, необхідних для підбора встаткування теплового пункту або котельні.

Розрахункове теплове навантаження розрахункової ділянки або стояка Q_t системи опалення містить у собі додаткові втрати теплоти, які задаються підвищувальними коефіцієнтами β₁ і β₂ на розрахунковий тепловий потік Q₁ опалювального приладу.

Розрахункові тепловтрати приміщення Q_{iCO min} компенсуються тепловим потоком опалювальних приладів Q₁ і тепловим потоком Q₃ від теплопроводів, що проходять у даному приміщенні:

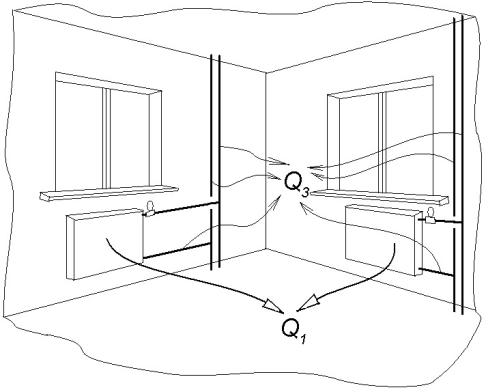

Схема розподілу теплових потоків в опалюваному приміщенні

Розрахункове теплове навантаження Q_t ділянки теплопроводу, що підводить теплоносій до опалювального приладу системи водяного опалення, дорівнює

Q_t = Q₁β₁β₂ + 0,9 Q₃,

де Q₃ - тепловий потік від трубопроводів, що проходять в опалюваному приміщенні, Вт;

Q₁ - розрахунковий тепловий потік опалювального приладу, Вт;

β₁ - коефіцієнт урахування додаткового теплового потоку від установлених опалювальних приладів за рахунок округлення понад розрахункову величину, прийнятий за таблицею:

Крок номенклатурного ряду опалювальних приладів, Вт	Коефіцієнт β1
	1,01
	1,02
	1,03
	1,04
	1,06
	1,08
	1,13

Для опалювальних приладів приміщення з номінальним тепловим потоком більше 2300 Вт варто приймати замість коефіцієнта β₁ коефіцієнт β'₁, що розраховується за формулою

β'₁ = 0,5(1 + β₁)

β₂ – коефіцієнт урахування додаткових втрат теплоти опалювальними приладами, розташованими біля зовнішніх огороджень, прийнятий за таблицею:

Опалювальний прилад	Коефіцієнт β2 при установці приладу
біля зовнішньої стіни, у тому числі під світловим прорізом	біля осклення світлового прорізу
Радіатор:
Чавунний секційний	1,02	1,07
Сталевий панельний	1,04	1,10
Конвектор:
з кожухом	1,02	1,05
без кожуха	1,03	1,07

Розрахунковий тепловий потік опалювальних приладів в опалюваному приміщенні

Q₁ = (Q_{iCO min} - 0,9 Q₃).

Значення розрахункового теплового потоку опалювального приладу Q₁ є основною вихідною величиною для подальшого теплового розрахунку й підбора необхідного опалювального приладу.

Якщо значеннями β₁ і β₂ можна попередньо задатися для більшості проектованих типів систем водяного опалення, то значення Q₃ залежить від ряду конструктивних і геометричних параметрів проектованої системи опалення. Однак з практики відомо, що при схованій прокладці теплопроводів насосної системи опалення (у штрабах, у підлозі) можна прийняти Q₃ = 0, а при відкритій величина Q₃ = 0,10...0…0,15 Q₄,що дозволяє задатися Q₃ = 0,15 Q_{iCO min}, виключаючи у такий спосіб імовірність необґрунтованого завищення розрахункового теплового навантаження ділянки теплопроводу.

Витрати теплоносія G, кг/год, у розрахунковій ділянці або в стояку системи опалення варто визначати по формулі

G = 3,6 Q_t /(c Δ t) або G = 0,86 Q_t /Δ t,

де с = 4,2 кДж/(кг·°С) - питома теплоємність води;

Δ t = (t_г - t_о) – розрахункова різниця температур гарячого й зворотного теплоносія, °С.
