Лекция 8. Приемно-выводная система рулонных офсетных машин

Приемно-выводная система рулонных офсетных машин. Основные узлы и механизмы

Фальцаппарат: фальцевальный нож, фальцующие клапаны и цилиндр с графейками, натяжные ролики, бумаговедущие валики, пневматическое устройство, пружины, воронка фальцаппарата и поворотные штанги.

Фальцаппарат является наиболее слабым звеном в технологической цепочке печатного процесса, сдерживающим высокие скорости печатания на рулонных офсетных машинах. При остановках печатной машины из-за не-срабатывания фальцаппарата или его забивки бумагой рекомендуется прове-рить фальцевальный нож, фальцующие клапаны и графейки. Натяжные роли-ки и валики должны содержаться в чистоте, так как они регулируют скорость и натяжение бумажного полотна в фальцаппарате. Натяжные ролики, при-жим и регулирование которых осуществляются дистанционно, с использова-нием пневматического устройства, обеспечивают более равномерное давле-ние по сравнению с роликами, давление которых создается за счет натяжения пружины. Натяжение полотна должно быть достаточно большим, чтобы можно было устранить отклонения в приводке линии рубки. Следует тща-тельно проверить натяжение полотна по величине графеечных отверстий: же-

лательно, чтобы они были круглой формы. Печатник должен регулировать подачу бумаги таким образом, чтобы иметь большее натяжение полотна в фальцаппарате; при этом графеечные отверстия получают удлиненную фор-му. Если натяжение полотна слишком велико, то графеечные отверстия могут разорваться. На рис. 7.4 изображен нижний ряд отверстий, имеющих нормальную форму, и верхний ряд, состоящий из разорванных отверстий.

Давление воздуха в воронке и поворотной штанге не должно быть слишком высоким, так как образуется прямой поток нагретого воздуха. Горячий воз-дух нагревает краску, и возникает налипание и отмарывание краски. Для предотвращения нагревания воздуха необходимо применять для подачи в воронку и на поворотные штанги охлажденный воздух. Повышенное натя-жение бумажного полотна в фальцаппарате также может привести к отма-рыванию печатной краски.

Прохождение бумажного полотна через воронку фальцаппарата.

Если прохождение бумажного полотна через воронку фальцаппарата отрегулировано неправильно, то на носике фальцворонки бумага либо морщит, либо растрескивается (рис. 8.1).

Рисунок 8.1. Образование морщин у носика фальцворонки

Образование морщин на бумажном полотне у носика фальцворонки, как правило, бывает вызвано плохой регулировкой фальцаппарата.

Способ устранения

Когда бумажное полотно уже проведено через фальцаппарат, при основной регулировке фальцаппарата берут полоску тиражной бумаги

размером 3X20 см и вставляют ее между натяжными валиками и бумажным полотном, которое вышло с воронки. Натяжные валики должны быть отрегу-лированы таким образом, чтобы полоску можно было протянуть между вали-ками и полотном с трудом, не разорвав ее. В процессе печатания тиража при необходимости можно изменить эту основную регулировку.

Фальцующие валики должны быть установлены у носика воронки таким образом, чтобы между валиками и носиком, кроме бумажного полотна, могли пройти еще три полоски такого же материала. Такая регулировка обеспечива-

ет беспрепятственное прохождение склейки при смене рулонов.

Чем плотнее оба верхних фальцующих валика в точке Л установлены друг относительно друга, тем дальше удаляется точка прижима бумаги к носику воронки. Угол между валиками должен при этом соответствовать форме носика воронки. В точке А (рис. 8.2) валики должны быть установлены в соответст-вии с формой носика. Кроме того, важно, чтобы оба валика были удалены от центра (средней линии) воронки на одинаковое расстояние.

Рисунок 8.2. Положение носика фальцворонки может регулироваться в направлении, указанном стрелкой

Когда бумажное полотно располагается непосредственно на носике воронки, оно немного выдается вперед. При этом оба фальцующих валика должны быть установлены параллельно друг другу таким образом, чтобы их расстояние относительно носика воронки оставалось постоянным (полотно плюс три полоски бумаги).

Недостаточный прижим бумаги к фальцворонке. На рис. 8.3 показано бумажное полотно, недостаточно сильно натянутое между бумаговедущим валиком фальцворонки У и цилиндром с графейками. Из-за слабого натя-жения и плохого прижима к воронке полотно подается на цилиндр с графейками 3 с вибрацией.

Причина

К бумаговедущим валикам, которые имеют самостоятельный привод, при-ставлены два натяжных керамических ролика 2. Их прижим к натяжным валикам был недостаточным, поэтому полотно, подаваемое бумаговедущим валиком фальцворонки, было натянуто слабо. При подаче бумаги на цилиндр с графейками из-за отсутствия жесткой фиксации полотна получить правиль-ный фальц невозможно.

Способ устранения

Отрегулировать натяжные ролики.

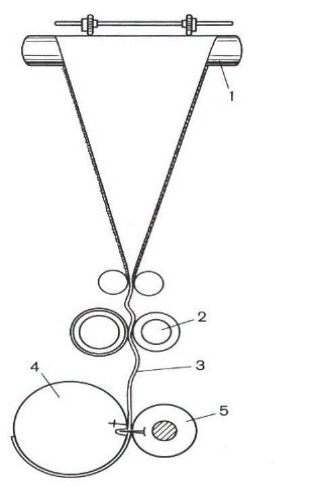

Рисунок 8.3. Неплотный контакт натяжных валиков: 1- бумаговедущий валик фальцворонки; 2- натяжные ролики; 3 – участок слабого натяжения полотна; 4 – цилиндр с графейками; 5 – цилиндр с фальцножом.

Контрольные вопросы:

1. Какие основные устройства фальцаппарата?

2. Какой механизм регулируют скорость и натяжение бумажного полотна в фальцаппарате?

3. С помощью какого устройства, обеспечивают более равномерное давление по сравнению с роликами, давление которых создается за счет натяжения пружины? Натяжение полотна должно быть достаточно большим, чтобы можно было устранить отклонения в приводке линии рубки.

4. Какая регулировка обеспечивает беспрепятственное прохождение склейки при смене рулонов?

5. Из-за чего бумажное полотно бумаговедущим валиком фальцворонки подается на цилиндр с графейками с вибрацией?
