Карбюраторного двигателя

Назначение, устройство и работа системы питания

Учебный вопрос № 2

Система питания карбюраторного двигателя служит для приготовления горючей смеси, подачи ее в цилиндры двигателя и отвода из них продуктов сгорания. В систему питания входят устройства, обеспечивающие хранение подачу и очистку топлива и воздуха, приготовление горючей смеси, отвод отработавших газов и глушение шума при выпуске (рис. 4). (СЛАЙД № 8).

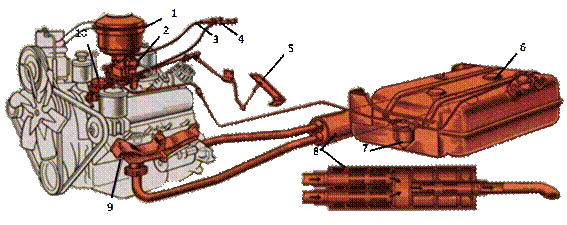

Рис. 4. Состав системы питания карбюраторного двигателя: (СЛАЙД № 9).

1 - воздушный фильтр; 2 - карбюратор; 3-4-5 - средства управления системой питания;

6 - топливные баки; 7 - фильтр-отстойник; 8 - глушитель;

9 - выпускные коллекторы – 2шт.; 10 - топливный насос.

В системе питания карбюраторного двигателя бензин из топливного бака, через открытый кран, фильтр-отстойник и топливопроводы подается насосом через фильтр тонкой очистки топлива к карбюратору. Одновременно из подкапотного пространства через воздушный фильтр в карбюратор засасывается очищенный воздух, который, смешиваясь с парами и мелко распыленными частицами бензина, образуют горючую смесь, поступающую через впускной газопровод в цилиндры двигателя и сгорающую там. Из цилиндров отработавшие газы через выпускной газопровод отводятся в приемные трубы, из них к глушителю, который не только снижает шум, но и гасит пламя и искры от отработавших газов при выходе их через выпускную трубу.

Простейший карбюратор. Что это такое? Процесс приготовления топливной смеси определенного состава из мелкораспыленного топлива и воздуха, происходящий вне цилиндров двигателя, называют карбюрацией, а прибор, в котором происходит этот процесс, – карбюратором. Принцип их действия основан на том, что из-за большой разницы в скоростях движения воздуха и топлива, проходящих через смесеобразующее устройство, струя топлива разбивается на мельчайшие частицы с образованием паровоздушной горючей смеси.

Простейший карбюратор (рис. 5) состоит из поплавковой камеры 7, жиклера 6 с распылителем 15, диффузора 16, смесительной камеры 17 и дроссельной заслонки 5. По топливопроводу 10 топливо из топливного бака поступает в поплавковую камеру 7, в которой с помощью поплавка 8 и игольчатого клапана 9 поддерживается постоянный уровень топлива.

Калиброванное отверстие жиклера 6 рассчитано на истечение через распылитель 15 определенного количества топлива в диффузор 16. Для поддержания атмосферного давления в поплавковой камере выполнено отверстие 11.

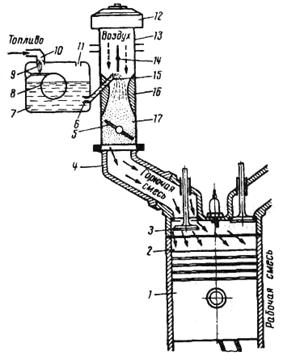

Рис. 5. Схема простейшего карбюратора (СЛАЙД № 10)

При такте впуска, когда поршень 1 движется вниз, в надпоршневом пространстве в цилиндре 2 создается разрежение, которое через открытый впускной клапан 3 передается в газопровод 4. Под действием этого разрежения поток воздуха, пройдя воздухоочиститель 12 и полностью открытую воздушную заслонку 14, поступает в диффузор 16, имеющий в средней части сужение, что увеличивает скорость воздушного потока и, следовательно, разрежение у среза распылителя.

Под действием разницы давлений в смесительной 17 и поплавковой 7 камерах топливо вытекает из распылителя и, из-за большой скорости воздуха интенсивно измельчается, затем, испаряясь, смешивается с воздухом, образуя паровоздушную горючую смесь. Количество и качество горючей смеси, поступающей в цилиндры двигателя, регулируют изменением положения дроссельной заслонки.

При пуске двигателя проходное сечение воздушного патрубка 13 уменьшают частичным или полным закрытием воздушной заслонки 14, в результате чего увеличивается разрежение в смесительной камере карбюратора, а, следовательно, и количество топлива, поступающего в распылитель.

Рассмотренный простейший карбюратор с одним жиклером может обеспечивать необходимый состав смеси лишь для определенного режима работы, а эксплуатационные режимы карбюраторных двигателей отличаются большим разнообразием, поэтому такой карбюратор практически непригоден для автомобильных двигателей. В условиях эксплуатации автомобиля для карбюраторного двигателя характерны следующие основные режимы работы:

- пуск холодного двигателя, требующий очень богатой смеси (a = 0,3-0,5) из-за плохого испарения топлива в результате соприкосновения его с непрогретыми стенками впускного газопровода и цилиндров;

- режим холостого хода и малых нагрузок, требующий богатой смеси (a = 0,60-0,70). На этих режимах дроссельную заслонку прикрывают, уменьшая наполнение цилиндров горючей смесью, в результате чего увеличивается относительное содержание в рабочей смеси остаточных газов, ухудшающих процесс сгорания. В этих условиях для поддержания устойчивой работы горючая смесь должна быть богатой;

- режим частичных (средних) нагрузок, соответствующий открытию дроссельной заслонки до 80 %. На этих нагрузках двигатель работает большую часть времени, а поэтому для такого режима целесообразен экономичный состав смеси, т. е. смесь должна быть обедненной (a = 1,05-1,15);

- режим полных (максимальных) нагрузок, обеспечивающих получение от двигателя максимальной мощности. Обычно такие режимы используют кратковременно (при разгоне автомобиля, движении его с максимальной скоростью, преодолении крутых подъемов и т. д.). На указанном режиме, пренебрегая экономичностью, применяют обогащенную смесь (a = 0,85-0,90). В этих условиях движения неизбежно резкое и полное открытие дроссельной заслонки, которое не должно сопровождаться ощутимым обеднением горючей смеси из-за увеличения количества поступающего воздуха. Для предотвращения такого обеднения смеси карбюратор имеет специальные смесеобогащающие устройства.

Выводы по вопросу.
