Пайка сдвоенным и V-образным электродами

Пайка сдвоенным электродом аналогична сварке сдвоенным электродом (см. рис. 2.4). В этом способе производится последовательная пайка каждого вывода электронного компонента в отдельности. Отличие состоит в том, что при пайке на контактируемую поверхность предварительно наносится доза припоя, рабочая температура и, следовательно, электрическая мощность ниже, чем при сварке, так как не требуется расплавлять контактируемые материалы.

Принцип пайки V-образным электродом показан на рис. 2.14. При этом за один рабочий ход производится одновременная пайка выводов ИМ с одной, двух, либо четырех сторон (в зависимости от оборудования).

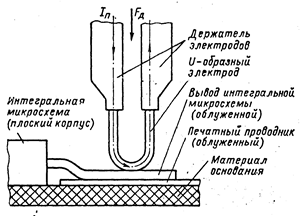

Рис. 2.14. Принцип пайки V-образным электродом

Указанные способы пайки в настоящее время не находят широкого применения в силу целого ряда существенных недостатков:

· сравнительно низкая производительность;

· необходимость периодической зачистки и смены инструмента;

· возможность пайки только компонентов с планарными выводами;

· принципиальная невозможность пайки компонентов с J-образными выводами и выводами, расположенными под корпусом (BGA, Flip-chip).

В настоящий момент наибольшее распространение в промышленности при использовании ТПМ получили следующие методы оплавления дозированного припоя: конденсационная пайка, пайка инфракрасным (ИК) излучением, лазерная пайка, конвекционная пайка.

Пайка оплавлением в технологиях поверхностного монтажа существует уже два десятка лет. Фундаментально она за это время не изменилась и является наиболее современным и эффективным способом пайки печатных узлов с применением технологии поверхностного монтажа. Разработка и применение новых типов компонентов и паяльных паст предъявляет новые требования к технологии пайки. Правильный выбор оборудования и технологических режимов позволяет оптимизировать процесс пайки, повысить производительность и качество паяных соединений, сократить количество дефектов. Конвекционная и ИК-пайка оплавлением, конденсационная пайка, локальная лазерная пайка и ручные виды паек с различными способами нагрева останутся превалирующими в будущих технологиях монтажа.
