Решение. Пример решения задачи 2

Пример решения задачи 2

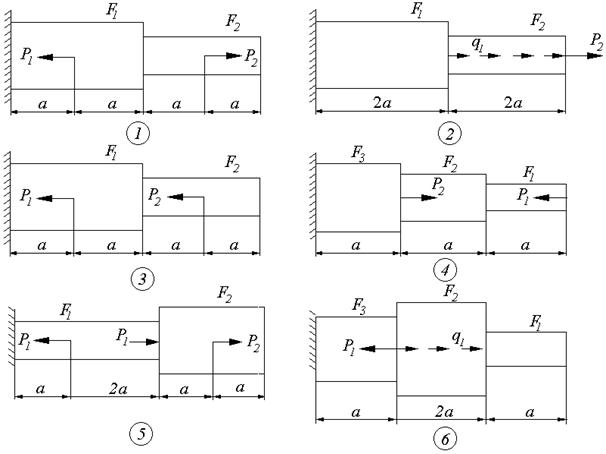

Схемы к задаче 2

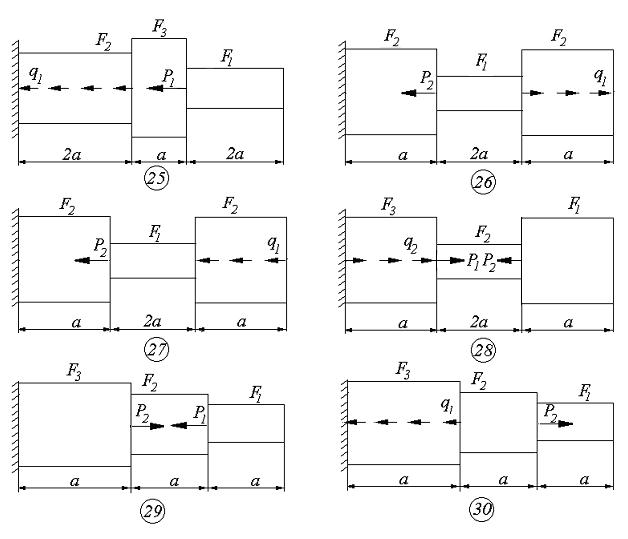

Схемы к задаче 2

Схемы к задаче 2

Для ступенчатого бруса (см. рис.1.4,а) с жёстко защемлённым концом необходимо:

1. Построить эпюры продольных сил N, нормальных напряжений s и перемещений .

2. Подобрать величину площади поперечных сечений всех участков бруса из условия прочности по нормальным напряжениям, используя следующие числовые значения:

Р₁=30кН; Р₂=20кН; q₂=20кН/м; а=1м; ; ; Е=1,8×10⁵МПа; F₁=F; F₂=2F; F₃=3F.

1. Брус состоит из трёх участков. Границами участков являются сечения, к которым приложены внешние силы, или сечения, где изменяются размеры поперечных сечений.

Величину внутренних продольных усилий определим, используя метод сечений. При этом рассматриваем всё время правую отсечённую часть бруса.

Продольную силу N считаем положительной, если нагрузка, её создающая, вызывает растяжение рассматриваемого участка, т.е. направлена от рассматриваемого сечения. Нагрузка, вызывающая сжатие рассматриваемой части бруса, т.е. направленная к сечению, создаёт отрицательную продольную силу. В соответствии с расчётной схемой (рис. 1.4) аналитические зависимости для внутреннего продольного усилия N будут иметь следующий вид:

тогда

.

После подстановки численных значений, получим:

.

На основании полученных значений строим эпюру продольных сил N.

Рис. 1.4 Схема нагружения и эпюры N, σ и Δl для ступенчатого

статически определимого бруса

2. Эпюру нормальных напряжений s получим, разделив значения продольной силы N на соответствующие площади поперечных сечений бруса. Знак продольной силы N определяет и знак соответствующего нормального напряжения s.

,

подставляя 2 крайних значения х₂ будем иметь:

3. Из условия прочности по нормальным наибольшим напряжениям растяжения и сжатия определим параметр F, а затем площади поперечных сечений каждого участка бруса.

Из условия прочности по растягивающим нормальным напряжениям находим:

,

отсюда .

Из условия прочности по сжимающим нормальным напряжениям находим:

,

тогда .

Из двух полученных значений выбираем наибольшее значение параметра F=250мм².

Определим площади поперечных сечений каждого участка:

F₁=F=250мм², F₂=2F=500мм², F₃=3F=750мм².

3. Зная площади поперечных сечений можно построить эпюру перемещений . Проще расчёт перемещений вести от заделки, т.е. за точку отсчёта брать сечение, перемещение которого равно 0.

.

Т.к. уравнение для перемещения на втором участке содержит квадратичную функцию, то графиком функции перемещения на втором участке будет являться парабола, причём в сечении, где парабола будет иметь экстремум. Приравняв уравнение для продольной силы к 0, получим расстояние х₀ до этого сечения.

,

где - расстояние до сечения, в котором .

Подставляя, полученное значение для , получим значение экстремума на параболе:

.

.

По найденным значениям строим эпюру перемещений.

Задача 3. Расчёт статически неопределимого
