Verificaciones y ajustes principales. Recomendaciones generales

RECOMENDACIONES GENERALES

TABLA DE MANTENIMIENTO

	PRIMEROS	CADA	CADA	CADA
ITEM	1000km	4000km	8000km	12000km
SISTEMA COMBUSTIBLE		INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
FILTRO COMBUSTIBLE	LIMPIAR	LIMPIAR	LIMPIAR	LIMPIAR
SISTEMA ACELERADOR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
TOMA DE AIRE		INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
FILTRO AIRE		LIMPIAR	LIMPIAR	LIMPIAR
BUJIA	LIMPIAR/ AJUSTAR	LIMPIAR/ AJUSTAR	LIMPIAR/ AJUSTAR	LIMPIAR/ AJUSTAR
LUZ DE VБLVULAS	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
ACEITE MOTOR	CAMBIAR	CAMBIAR CADA 2 000 Km
FILTRO ACEITE	LIMPIAR	LIMPIAR
CADENA DISTRIBUCIУN	AJUSTAR	AJUSTAR	AJUSTAR	AJUSTAR
MARCHA LENTA	AJUSTAR	AJUSTAR	AJUSTAR	AJUSTAR
CADENA TRANSMISIУN	INSPECCIONAR/ AJUSTAR Y LUBRICAR CADA 500 KM
BATERIA	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
PASTILLAS FRENO	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
SISTEMA FRENOS	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
ALINEACIУN FARO DELANTERO	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
FUNCIONAMIENTO LUCES	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
EMBRAGUE	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
PIE LATERAL	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
SUSPENSIУN	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
APRETES EN GENERAL	VERIFICAR	VERIFICAR	VERIFICAR	VERIFICAR
RUEDAS	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR
JUEGO HORQULLA	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR	INSPECCIONAR

Si se enciende el motor para verificaciones/ajustes, debe ser hecho en lugar ventilado. Los gases de escape contienen elementos nocivos a la salud humana

La baterнa contiene бcido sulfъrico. Utilice protecciуn adecuada para su manipuleo. Durante el proceso de carga, la baterнa desprende hidrуgeno, gas altamente inflamable. Realice esta operaciуn en local ventilado, no fume y cuide no haya chispas.

Al desarmar juntas, O-rings, seguros, etc, utilice elementos nuevos para el armado. No reutilice estos elementos bajo ningъn concepto.

Asegъrese que la moto estб bien fijada al banco de trabajo. Cuide la seguridad si trabajan dos personas.

Todas las piezas de motor y/o transmisiуn que se desarmen, deben ser lavadas con solvente tipo Keroseno y embebidas en aceite de motor para su montaje.

Tapуn Malla filtro Resorte

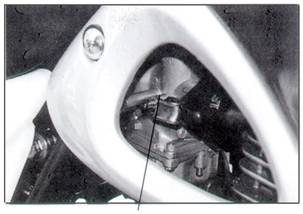

Limpieza filtro aceite:Vaciar carter (motor caliente) y desmontar filtro como se indica en la figura. Limpiar filtro y reemplazar si la malla estб daсada. Reemplazar junta si estб daсada. Apretar tapуn a 3.0-4.0 Kg.m	Ajuste marcha lenta: Ajustar a 1.400rpm segъn se indica en la figura.

Verificaciуn desgaste cadena. Tirar de la cadena como se muestra. Si la luz es mayor que Ѕ diente, reemplazar	Verificaciуn desgaste plato y piсуn: Si la luz 1.- segъn figura es mayor que Ѕ diente, reemplazar

Verificar avance encendido: Encender motor y dejar calentar. Abrir agujero de inspecciуn.	Con el pistуn en el punto muerto superior (verificar por el agujero de la bujнa), la marca “T” del rotor debe coincidir con la marca del carter. NOTA: el avance no es ajustable.

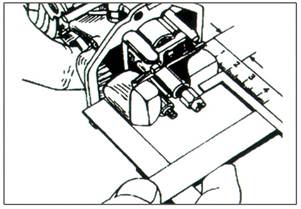

  Verificar nivel cuba carburador: 15 mm

MONTAJE AROS. Las marcas grabadas en los aros deben ir hacia arriba.

SISTEMA ELECTRICO

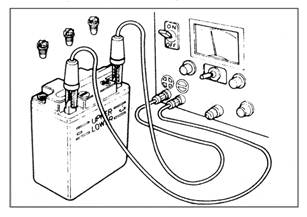

CARGA BATERНA: Conectar como se indica al cargador. Corriente de carga: 0.7 Amp. Cargar hasta que la tensiуn permanezca constante por un perнodo min. De 2 hs.	RECTIFICADOR/REGULADOR: Verificaciуn Medir sobre el conector, lado chicote elйctrico Entre cable rojo y verde: 12V (igual voltaje que baterнa) Entre cable blanco y amarillo: 0.1 a 1.0 Ohms (bobina magneto)

ITEM	MEDIR ENTRE CABLE COLOR	VALOR	Conectar amperнmetro y voltнmetro en la baterнa y medir segъn tabla siguiente:
BOBINA ENCENDIDO (MAGNETO)	NEGRO/ROJO Y MASA	50-350 OHMS
PULSADOR	AZUL/AMARILLO Y MASA	50-170 OHMS
BOBINA ENCENDIDO (PRIMARIO)	NEGRO AMARILLO Y MASA	3.6 – 4.6 OHMS	INCIO CARGA	4000 RPM	8 500 RPM	8 500 RPM
BOBINA ENCENDIDO (SECUNDARIO	CABLE BUJНA Y MASA	7.3 – 11 OHMS	1500 RPM	1.3 AMP max	1.3AMP max	1.3AMP max
			1500 RPM	0.9 AMP max	3.0 AMP max	3.0 AMP max
VERIFICACION ENCENDIDO: Desconectar ficha del CDI y medir a temperatura ambiente segъn se indica (del lado del chicote). Si los valores estбn correctos, reemplazar el CDI.	VERIFICACIУN MAGNETO.

DIAGRAMA ELECTRICO:
