Десантные сиденья

Сиденье бортмеханика

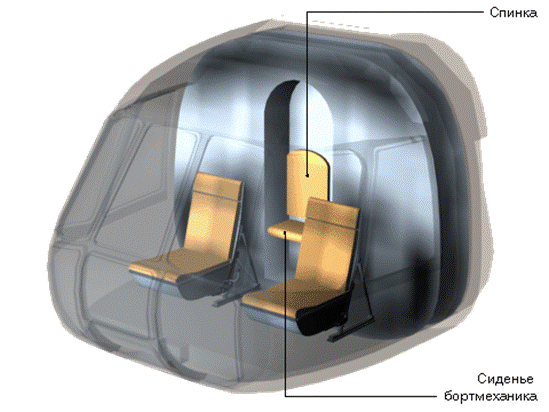

 В районе дверного проема между шпангоутами №4Н и 5Н установлено сиденье бортмеханика.

Сиденье - клепаной конструкции, подвешено к правой боковой стенке этажерки на двух кронштейнах.

В рабочем положении сиденье дополнительно опирается на кронштейны и стопорится шариковыми фиксаторами, в открытом его удерживают пружины, смонтированные у кронштейнов навески сиденья.

Сиденье снабжено привязными ремнями поясного типа с замками, конструкция которых позволяет быстро отсоединять ремни при аварийном покидании вертолета, а также использовать их в качестве страховочного пояса при погрузочно-разгрузочных работах с бортовой стрелой.

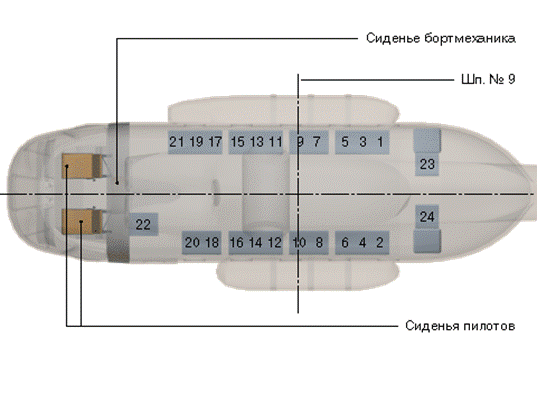

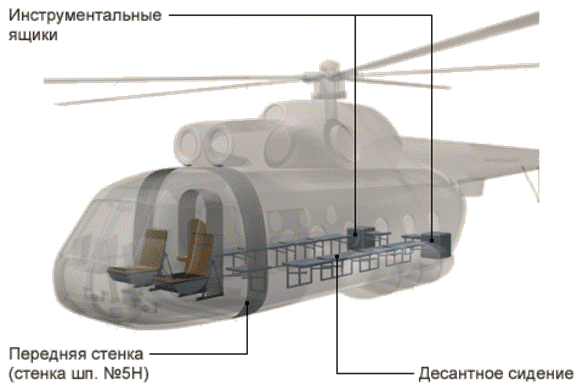

В грузовой кабине вертолета имеются десантные сиденья на 24 человека. Откидные десантные сиденья установлены: на левом борту - два двуместных и два трехместных, на правом - одно двухместное и три трехместных, на кожухе, закрывающем тяги управления на стенке шпангоута №5Н, - одноместное откидное сиденье. Кроме того, крышки двух инструментальных ящиков в грузовых створках используются в качестве одноместных сидений.

Откидные сиденья - съемные, имеют клепаную конструкцию. Сиденья одним краем шарнирно опираются на кронштейны в бортах грузовой кабины, а другим - на пол через раму, изготовленную из дюралюминиевых труб и кинематически связанную с бортом фюзеляжа при помощи подкоса. Когда сиденья откинуты, они прижимаются к бортам спиральными пружинами, прикрепленными к подкосу и к борту. Все сиденья снабжены привязными ремнями с легкоразъемными пряжками. Бортовые сиденья оборудованы общими съемными спинками.
