Бортовая лебедка ЛПГ-150М

Контроль и управление устройством внешней подвески

Для управления и контроля за устройством внешней подвески в кабине имеется:

· на средней панели электропульта переключатель "ВНЕШНЯЯ ПОДВЕСКА - АВТОМ СБРОС" и табло "ЗАМОК ОТКРЫТ";

на левой ручке "шаг-газ" под красными колпачками две кнопки тактического и аварийного сброса груза.

Бортовая лебедка ЛПГ-150М служит для погрузки к кабину вертолета грузов или подъема на борт людей как на земле, так и на режиме висения.

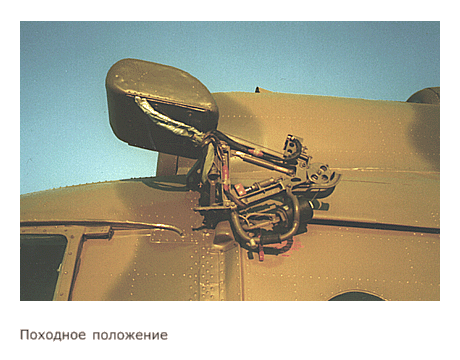

Бортовая стрела с закрепленной на ней лебедкой расположена снаружи фюзеляжа, у верхнего переднего угла проема сдвижной двери грузовой кабины.

Бортовая стрела состоит из кронштейна, консоли, корпуса с роликом, обтекателя с основанием, рычага, сектора, демпфера, пружинной тяги, ручки; деталей крепления и двух микровыключателей.

Электролебедка работает в комплекте с коробкой управления КУЛ-150 и пультом управления ПУЛ-1А.

Основные технические данные лебедки ЛПГ-150М:

· Напряжение питания.............................. 27 В

· Номинальное усилие по тросу............. 150 кгс

· Скорость подъема троса двумя двигателями.... не менее 0,55 м/с

· Скорость выпуска троса двумя двигателями.... не более 1,0 м/с

· Длина троса................................ 40 м

· Диаметр троса........................... 3 мм

· Масса............................................ 21 кг
