Fire Effect

FireEffect позволяет имитировать эффект горения, а потому используется для создания пламени, взрывов, шаровых молний и дыма. Область распространения эффекта всегда ограничена гизмо.

Характер огня зависит от настрой-ки параметров эффекта, регулируемых в свитке Fire Effect Parameters. Данный свиток представлен шестью разделами: Gizmos, Colors, Shape, Characteristics, Motion и Explossion. Первая группа позволяет настроить гизмо. Во второй устанавливаются цвета: Inner Color — внутренний цвет, Outer Color — внешний цвет и Smoke Color — цвет дыма. В области Shape можно отрегулировать форму огня: · FlameType (Тип пламени) —двух типов: Tendrill (Язык) и Fireball (Огненный шар), первый вариант используется для создания пламе-ни костра, свечи и т.п., второй — для шаровых молний и метеоров; · Stretch (Вытягивание) — позволя-ет управлять высотой пламени, при увеличении значения данного параметра пламя становится более ровным и высоким; · Regularity (Регулярность) —уровень однородности пламени.

В области Characteristics задается размер языков пламени FlameSize, детализация их прорисовки FlameDetail, плотность Density и образец Samples. В группе Motion регулируются настройки самого процесса горения (что важно при анимации) — данным процессом управляют параметры Phase и Drift, регулирующие фазу смешения и скорость разрастания огня соответственно. А в группе Explosion, которая включается при необходимости, определяются параметры взрыва: Smoke — задает появление дыма, Fury — интенсивность взрыва, Setup Explossion — устанавливает начало и конец взрыва.

Создайте эффект FireEffect и проведите рендеринг — никакого огня не появится, т.к. данный эффект работает лишь при указании гизмо. Перейдите на панель Create => Helpers, выберите на ней уровень Atmospheric Apparatus и создайте сферический гизмо Sphere Gizmo. Разместите гизмо внутри чайника и слегка приподнимите (будем считать, что чайник у нас играет роль резервуара с маслом), при необходимости подкорректируйте его размер (радиус гизмо должен быть примерно равен предполагаемому радиусу пламени). В области Fire Effect Parameters окна Environment and Effects щелкните на кнопке Pick Gismo (Указать гизмо) и укажите созданный вспомогательный объект на любом из видовых экранов. Визуализируйте сцену — внутри чайника появится пламя.

Размещение объекта SphereGizmo Вид сцены с пламенем

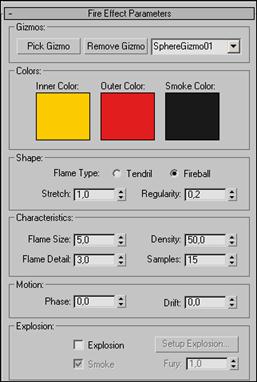

Увеличьте размер языков пламени (FlameSize) до 5, а их плотность (Density) — до 50. В результате языки пламени станут короче и заметно ярче, а пламя будет напоминать шаровую молнию.

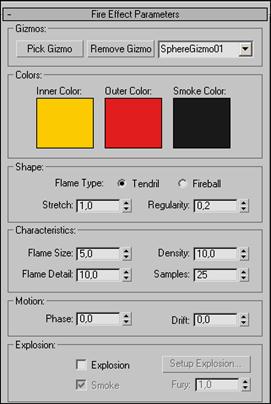

Уменьшите значение параметра Density до 10, сделайте FlameDetail равным 10, Samples — 25, а для FlameType установите вариант Tendrill — получившийся огонь будет напоминать пламя костра.

А теперь попробуем анимировать созданный огонь. Включите режим автоматического создания ключей, щелкнув на кнопке Toggle AutoKey Mode, перетащите ползунок временной шкалы на последний кадр и в области Fire Effect Parameters окна Environmentand Effects установите для параметра Drift (Дрейв), определяющего скорость разрастания огня, значение 200. Отключите режим автоматического создания ключей. Просмотрите анимацию в окне Perspective, щелкнув на кнопке Play Animation, — пока никакого огня нет и в помине, что вполне понятно, так как атмосферные эффекты в окнах проекций не отображаются, но значение измененного параметра исправно меняется. Создадим AVI-файл. Откройте окно настройки параметров визуализации RenderScene, применив команду Rendering => Render, и перейдите на вкладку CommonParameters. В группе параметров TimeOutput (Временной интервал) активизируйте переключатель ActiveTimeSegment (Активный сегмент времени). В группе RenderOutput (Вывод визуализации) щелкните на кнопке Files (Файлы) и укажите имя файла, формат расширения (AVI) и формат сжатия, а затем щелкните на кнопке Render, что приведет к формированию AVI-файла в указанной папке.
