Работа АВУ-045

Электрическая (контактная)часть

Пневматическая часть

· Регулировочная пружина. Расположена в стакане закрепленному на корпусе при помощи четырех болтов. Пружина имеет две центрирующие шайбы и нагружает резиновую диафрагму сверху через направляющую шайбу. Сверху в стакан ввернут регулировочный винт, при помощи которого можно изменить усилие пружины. Регулировочный винт фиксируется при помощи контргайки.

· Резиновая диафрагма.Установлена между стаканом и корпусом АВУ-045. Камера под диафрагмой сообщается с тормозной магистралью, которая подведена к АВУ-045 через штуцер и боковой наклонный канал.

· Полый толкатель. Установлен под резиновой диафрагмой. Толкатель имеет возвратную пружину снизу. Канал толкателя сообщается с камерой под диафрагмой (а следовательно и с тормозной магистралью) через два отверстия в верхней его части. Нижний торец полого толкателя, является внутренним, подвижным седлом атмосферного клапана.

· Атмосферный клапан. Является двухседельчатым. Внутренним седлом атмосферного клапана является нижний торец полого толкателя, а внешнее седло выполнено внутри корпуса АВУ-045. Атмосферный клапан имеет возвратную пружину снизу. Атмосферное отверстие расположено под атмосферным клапаном.

· Поршень с хвостовиком. Поршень имеет возвратную пружину слева и уплотнительную манжету. Своим хвостовиком поршень взаимодействует с подвижными контактами. Поршневая камера, при открытом внешнем и закрытом внутреннем седле атмосферного клапана сообщается с атмосферой, а при открытом внутреннем и закрытом внешнем седле атмосферного клапана с тормозной магистралью, через канал полого толкателя.

Контактная часть закрыта пластмассовым коробом, который крепится к корпусу АВУ-045 при помощи пружинного крепления.

- подвижные контакты. Два контакта мостикового типа. Подвижные контакты имеют пружину слева и толкатель справа, который взаимодействует с хвостовиком поршня.

- неподвижные контакты. При замыкании контактов №1 и №2 включается ВЗ №1 на составе. Контакты №3 и №4 расположены в цепи катушки Р1-5 (схема управления). При этом, нормально замкнутыми (при отсутствии давления в ТМ) являются контакты №1 и №2 (ВЗ №1), а нормально разомкнутыми контакты №3 и №4 (схема управления).

В случае понижения давления воздуха в тормозной магистрали до уровня 2,7 – 2,9 атм. давление так же понижается в камере под диафрагмой АВУ-045, так как она сообщается с тормозной магистралью. При этом, нагрузочная пружина преодолевает уменьшившееся усилие сжатого воздуха снизу на диафрагму и прогибает ее вниз. Усилием диафрагмы сверху, перемещается вниз полый толкатель. Внутреннее седло атмосферного клапана закрывается, а внешнее открывается, сообщая с атмосферой поршневую камеру. Так как поршневая камера сообщилась с атмосферой, поршень, усилием своей пружины перемещается вправо и его воздействие на толкатель контактной группы пропадает. Подвижные контакты, так же, под воздействием своей пружины перемещаются вправо. Контакты №3 и №4 (схема управления) размыкаются, а контакты №1 и №2 замыкаются, включая ВЗ №1 на всем составе.

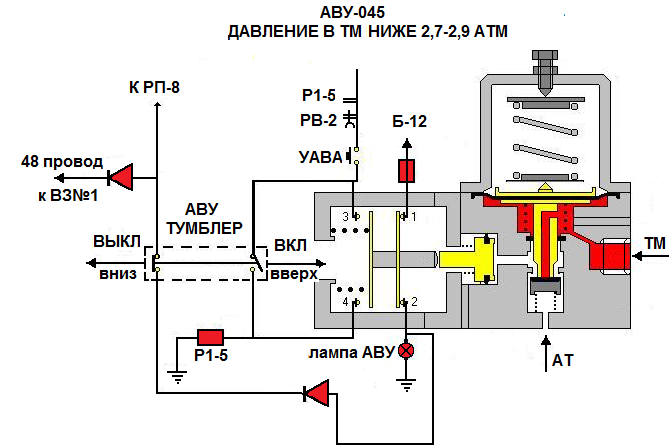

Рис.60.Работа при давлении ниже нормы.
