Построение диаграммы сравнения

Наиболее распространёнными диаграммами сравнения являются столбиковые диаграммы, принцип построения которых состоит в изображении статистических показателей в виде поставленных по вертикали прямоугольников – столбиков. Каждый столбик изображает величину отдельного уровня исследуемого статистического ряда. Таким образом, сравнение статистических показателей возможно потому, что все сравниваемые показатели выражены в одной единице измерения.

При построении столбиковых диаграмм необходимо начертить систему прямоугольных координат, в которой располагаются столбики. На горизонтальной оси располагаются основания столбиков, величина основания определяется произвольно, но устанавливается одинаковой для всех.

Шкала, определяющая масштаб столбиков по высоте, расположена по вертикальной оси. Величина каждого столбика по вертикали соответствует размеру изображаемого на графике статистического показателя. Таким образом, у всех столбиков, составляющих диаграмму, переменной величиной является только одно измерение. Например, столбиковая диаграмма может выглядеть следующим образом:

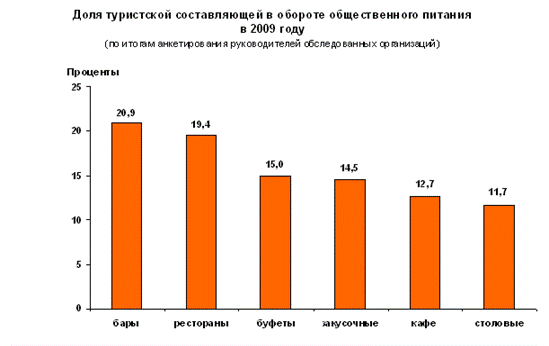

Рис.2.4.2.2.Доля туристических услуг в обороте общественного питания

в 2009 г., %.

В соответствии с изложенными выше правилами на горизонтальной оси размещаются основания шести столбиков на одинаковом расстоянии друг от друга, в данном случае 1,5 см. Ширина столбиков принята 1,0 см. Масштаб на оси ординат – 5 % – 1 деление. Наглядность данной диаграммы достигается сравнением величины столбиков.

Правила построения столбиковых диаграмм допускают одновременное расположение на одной горизонтальной оси изображений нескольких показателей. В этом случае столбики располагаются группами, для каждой из которых может быть принята разная размерность варьирующих признаков (рис. 2.4.2.3 и 2.4.2.4).

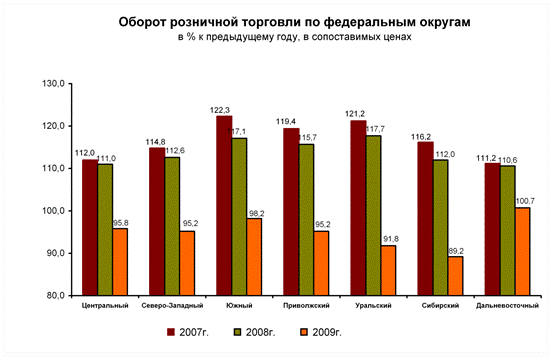

Рис.2.4.2.3. Оборот розничной торговли по федеральным округам, в % к предыдущему году

Рис.2.4.2.4. Официальный курс доллара и евро по отношению к рублю (руб./долл., руб./евро)

Данные диаграммы сравнения отчётливо отражают как рост курса доллара, так и рост курса евро по отношению к рублю в течение исследуемого периода.

Разновидности столбиковых диаграмм составляют так называемые ленточные или полосовые диаграммы. Их отличие состоит в том, что масштабная шкала расположена по горизонтали сверху или снизу и она определяет величину полос по длине. Пример полосовой диаграммы представлен на рис.2.4.2.5.

Рис.2.4.2.5. Диаграмма распределения объектов общественного питания на 01.01.2010 г.

Область применения столбиковых диаграмм одинакова, так как идентичны правила их построения. Одномерность изображаемых статистических показателей и их одномасштабность для различных столбиков и полос требует выполнения естественного положения: соблюдения соразмерности (столбиков – по высоте, полос – по длине) и пропорциональности изображаемым величинам.

Разновидностью столбиковых диаграмм (ленточных) диаграмм являются направленные диаграммы. Они отличаются от обычных двусторонним расположением столбиков или полос и имеют начало отсчёта по масштабу в середине. Сравнение между собой столбиков (полос), направленных в разные стороны, менее эффективно, чем расположенных рядом в одном направлении. К группе двусторонних относятся диаграммы числовых отклонений. В них полосы (столбики) направлены в обе стороны от вертикальной (горизонтальной) нулевой линии: вправо (вверх) – для прироста; влево (вниз) – для уменьшения. С помощью таких диаграмм удобно изображать отклонения от плана или некоторого уровня, принятого за базу сравнения. Важным достоинством рассматриваемых диаграмм является возможность видеть размах колебаний изучаемого статистического признака, что само по себе имеет большое значение для экономического анализа. Примеры направленных полосовой и столбиковой диаграмм представлены на рис.2.4.2.6 и 2.4.2.7.

* сведения приведены к соответствующему периоду 2009 года

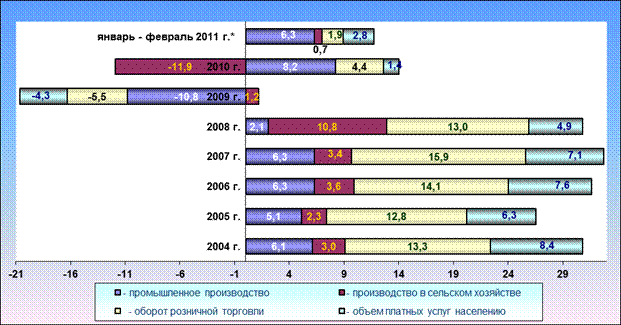

Рис.2.4.2.6. Индексы экономического развития, %.
