Построение структурных диаграмм

Основное назначение структурных диаграмм заключается в графическом представлении состава статистических совокупностей, характеризующихся как соотношение различных частей каждой из совокупностей. Состав статистической совокупности графически может быть представлен с помощью как абсолютных, так и относительных показателей. В первом случае не только размеры отдельных частей, но и размер графика в целом определяются статистическими величинами и измеряются в соответствии с изменениями последних. Во втором – размер всего графика не меняется (так как сумма всех частей любой совокупности составляет 100%), а меняются только размеры отдельных его частей (рис.2.4.2.8). Графическое изображение состава совокупности по абсолютным и относительным показателям способствует проведению более глубокого анализа и позволяет проводить международные сопоставления и сравнения социально – экономических явлений.

Рис 2.4.2.8. Структура стоимости минимального набора продуктов питания в России в сентябре 2010 г. и сентябре 2011 г.

В качестве графического образа для изображения структуры совокупностей применяются прямоугольники – для построения столбиковых и полосовых диаграмм и круги – для построения секторных диаграмм.

Чтобы построить диаграмму, отражающую структуру сравниваемых совокупностей по соотношению в них отдельных видов, ряд абсолютных показателей заменяется рядом относительных величин. В этом случае каждая из полос диаграммы будет иметь одинаковую длину, так как при переходе к относительным величинам погашаются различия в абсолютных размерах совокупностей. В тоже время структурные различия проявляются значительно отчетливее. Пример полосовой диаграммы структуры представлен на рис.2.4.2.9.

Графическое изображение структуры с помощью столбиковых (полосовых) диаграмм позволяет изучить особенности многих изучаемых экономических явлений.

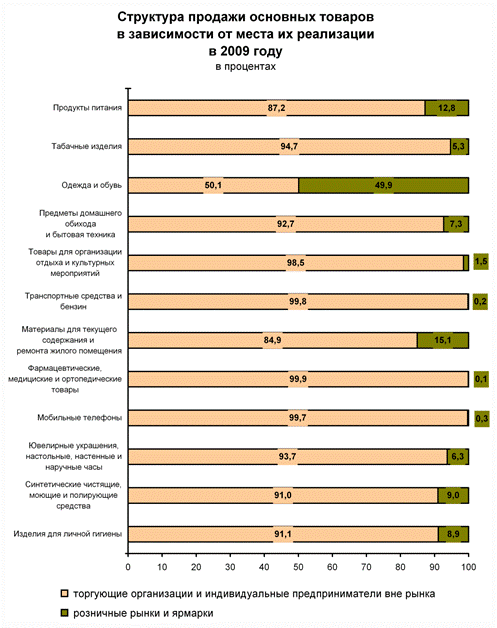

Рис.2.4.2.9. Структура продажи основных товаров в 2009 г.

Применение секторных диаграмм позволяет не только графически изобразить структуру совокупности и её изменение, но и показать динамику численности этой совокупности. Для этого строятся круги, пропорциональные объёму изучаемого признака, затем секторами выделяются его отдельные части.

Приведём пример построения секторной диаграммы (рис.2.4.2.10).

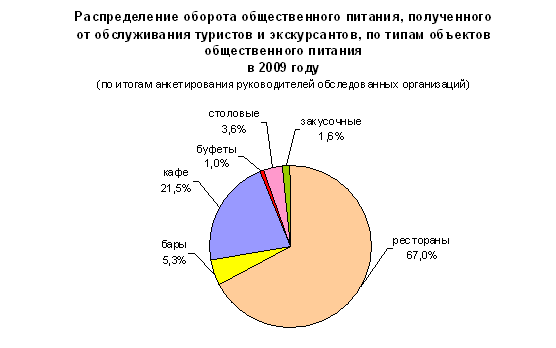

Рис.2.4.2.10. Распределение оборота общественного питания в 2009 г., %.

Рассмотренные способы графического изображения структуры совокупности имеют как достоинства, так и недостатки.

Так, секторная диаграмма сохраняет наглядность и выразительность лишь при небольшом числе частей совокупности, в противном случае её применение малоэффективно. Кроме того, наглядность секторной диаграммы снижается при незначительных изменениях структуры изображаемых совокупностей: она выше, если имеются существенные различия сравниваемых структур. Преимуществом столбиковых (ленточных) структурных диаграмм, по сравнению с секторными, являются их большая ёмкость, возможность отразить более широкий объём полезной информации.
