Регулятор уровня пола
|
|
|
|
Предназначен для автоматического поддержания положения кузова по отношению к дорожному покрытию на определенном уровне. Регулятор крепится к основанию кузова, а приводной. рычаг соединяется с осью ведомого моста или подрамником на ведущем мосту. Один регулятор соединяется с двумя пневмоэлементами.

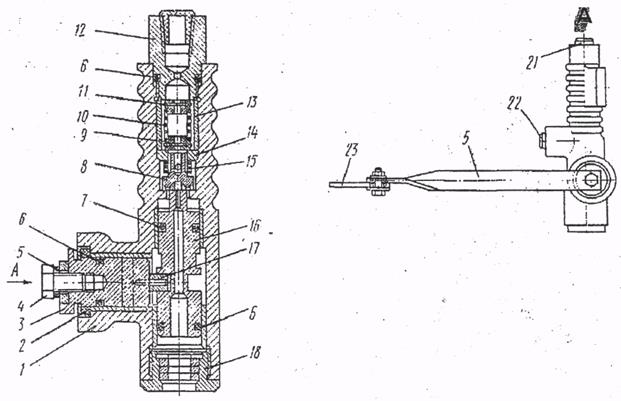

Рис.14. Регулятор уровня пола
I. Корпус регулятора 12. Пробка
2 Сальник 13. Распорная втулка
Ъ. Вал привода 14- СеАл0 клапана
4 болт 15. Пружина клапана
5. Рычаг привода 16- j^T0K
6, 7. Уплотняющие кольца 1' • Кулачок
8 Впускной клапан первой ступени 18- Фильтр
9. Впускной клапан второй ступени 21. К резервуару пневмоподвески
10. Пружина обратного клапана 22- к пневмоэлементам
II. Обратный клапан 23. Пластина
Принцип действия. В нейтральном положении приводного рычага клапаны 8 и 9 закрыты. Воздушный резервуар не сообщается с упругими элементами. С увеличением нагрузки на подвеску высота упругого элемента уменьшается, приводной рычаг поворачивает вал 3 и в результате шток 16 поднимается, открывая впускной клапан 1-й ступени 8. Воздух из резервуара проходит через регулятор, отжимая обратный клапан, в упругие элементы. Если деформация сжатия элемента большая, то шток поднимается так, что открываются сразу два оба впускных клапана. В этом случае воздух более свободно проходит в элемент. Когда нагрузка уменьшается, то высота элемента увеличивается в обратную сторону и воздух уйдет в атмосферу через фильтр.
