Сумматор

Сумматор осуществляет арифметическое суммирование n-разрядных кодов X=(x(n-1),..,x0) и Y=(y(n-1),..,y0). Правила сложения двух одноразрядных двоичных чисел:

0 (+) 0 = 0

0 (+) 1 = 1 (+) 0 = 1

1 (+) 1 = 0 и перенос 1 в старший разряд.

Операция (+) называется - сумма по модулю два (переключательная функция F6). Устройство реализующее эти правила называется одноразрядным полусумматором и имеет два входа и два выхода. Сложение трех одноразрядных чисел производится следующим образом:

0 (+) 0 (+) 0 = 0

0 (+) 0 (+) 1 = 1

0 (+) 1 (+) 1 = 0 и перенос 1 в старший разряд

1 (+) 1 (+) 1 = 1 и перенос 1 в старший разряд.

Устройство реализующее эти правила называется одноразрядным полным сумматором (ОПС) и имеет три входа и два выхода. Таблица истинности ОПС приведена на рис.26, слева.

xi,yi - одноименные двоичные разряды чисел X и Y, ci - перенос из предыдущего разряда, si - частичная сумма по модулю два и c(i+1) - перенос в следующий разряд. Значения c(i+1) совпадают со значениями функции мажоритарности, поэтому воспользуемся готовым решением:

c(i+1) = xi*yi + xi*ci + yi*ci. (18)

Таблица Карно для si приведена на рис.26 справа. Из таблицы находим: si = xi*~yi*~ci + ~xi*~yi*ci + xi*yi*ci+ ~xi*yi*~ci = ~yi(xi*~ci + ~xi*ci) + yi(xi*ci + ~xi*~ci) = ~yi(xi (+) ci) + yi(xi*ci + ~xi*~ci). Выражение в последней скобке необходимо преобразовать, используя соотношение двойственности.

--------------------- -------------------

xi*ci + ~xi*~ci = ~(xi*ci) * ~(~xi*~ci) = (~xi+~ci) * (xi+ci) =

--------------------------------- ---------------

~xi*xi + ~xi*ci + ~ci*xi + ~ci*ci = ~xi*ci + xi*~ci = ~(xi (+) ci) = ~F6 = F9.

С учетом последнего выражения

si = ~yi(xi (+) ci) + yi~(xi (+) ci) = yi (+) (xi (+) ci) = yi (+) xi (+) ci. (19)

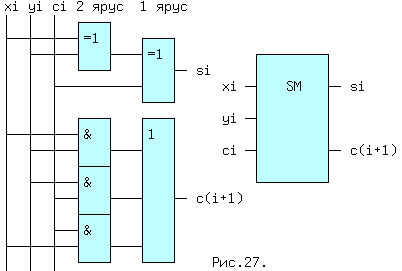

Схема одноразрядного полного сумматора соответствующая уравнениям (18) и (19) и ее условное обозначение приведены на рис.27.

Сумматор с последовательным переносом для сложения n- разрядных двоичных чисел показан на схеме (рис.28.). К его недостатку относится большое время задержки, в наихудшем случае, когда от сложения x0,y0 возникает сквозной перенос через все разряды до выхода s(n-1). При двухъярусной схеме одноразрядного сумматора, задержка сигнала от входов до выходов составит 2tзд.р., если считать задержку в каждом ярусе одинаковой. Суммарная величина задержки будет равна:

tзд.р.посл.сумматора = n*2tзд.р. (20)

При сложении многоразрядных чисел задержка выходного сигнала на выходе последнего разряда становится недопустимо большой.

В ЭВМ сумматор является центральным узлом арифметико-логического устройства (АЛУ) и от его быстродействия зависит производительность компъютера. Поэтому применяются сумматоры с параллельной схемой переноса. Выражение (18) для младшего разряда можно преобразовать, используя тождество для для функции ИЛИ: x + y = ~x*y + x*~y + xy. В правой части равенства СДНФ функции ИЛИ. Тогда

c1 = x0*y0 + x0*c0 + y0*c0 = x0*y0 + c0(x0 + y0) =

x0*y0 + c0(~x0*y0 + x0*~y0 + x0*y0) =

x0*y0(с0 +1) + c0(~x0*y0 + x0*~y0) = x0*y0 + с0(x0 (+) y0). (21)

Уравнениям (19) и (21) соответствует схема на рис.29.

Если в каждом разряде сумматора использовать такой одноразрядный сумматор, то никакого выигрыша в скорости не будет. Узел обведенный точками называется узлом переноса (УП), а функции gi и pi называются функциями генерации переноса и распространения переноса. С учетом этого можно записать:

c1 = g0 + p0*c0, с2 = g1 + p1*c1 = (22)

= g1 + p1*g0 + p1*p0*c0, (23)

с3 = g2 + p2*c2 = (24)

= g2 + p2*g1 + p2*p1*g0 + p2*p1*p0*c0, (25)

......, и так далее. Выражения (22,24) - это еще последовательный сумматор, т.к. c3 зависит от c2,c2 зависит от c1, а c1 зависит от c0. Выражения (23,25) соответствуют уже параллельному, т.к. величина ci снимается с выхода предыдущего разряда, в котором она формируется параллельно из всех первичных переменных. Схемы узлов переноса УП1 и УП2 приведены на рис.30.

Из рис.29 и 30 видно, что узел сложения в каждом разряде остается неизменным, а изменяется только узел переноса, причем задержка сигнала от входов xi, yi до c(i+1) остается неизменной и для 3-ярусной схемы равна 3tзд.р.. Суммарная задержка в каждом разряде увеличится на время прохождения сигнала от входа ci до si, т.е. на величину tзд.р., и составит: tзд.р.паралл.сумматора = 4tзд.р. независимо от количества разрядов. За это приходится платить усложнением узла переноса от разряда к разряду.
